麦积区新阳镇鸡儿架渭河大桥
〈渭河〉〔〕[甘麦公路桥]{}

麦积区新阳镇鸡儿架渭河大桥

麦积区新阳镇鸡儿架渭河大桥

麦积区新阳镇鸡儿架渭河大桥

麦积区新阳镇鸡儿架渭河大桥

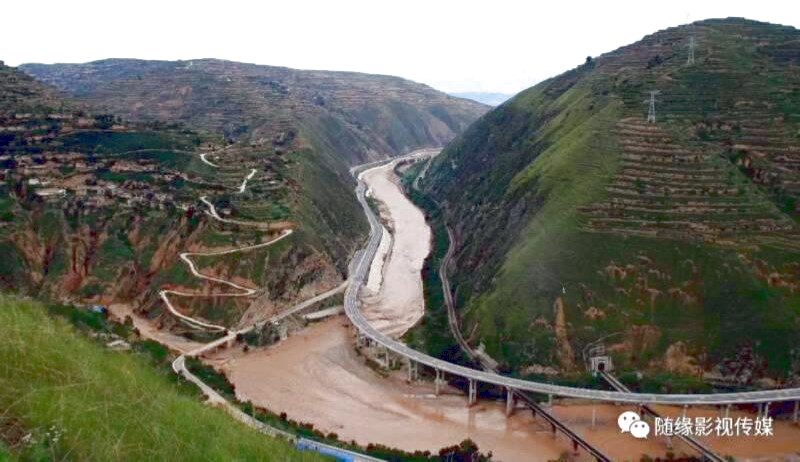

    鸡儿架渭河大桥起点位于天水市麦积区新阳镇小川子村东侧,终点位于新阳镇蚰蜒咀村西侧,为垮渭河而设,根据资料核查以及水文计算,百年一遇设计流量4515.33m3/s。桥梁上部结构采用27×30m预应力混凝土先简支后连续箱梁,全桥长817.5m,桥面宽度净11m+2×0.5m,全桥宽12m。下部结构桥台采用柱式台和肋板式桥台,1~3号桥墩采用圆柱式墩,4~26号桥墩采用方柱式墩。墩台基础采用钻孔灌注桩基础,9~13、17、18、19~23桥墩柱基按摩擦桩设计外,其余桥台按嵌岩桩设计。

    资源来源——
