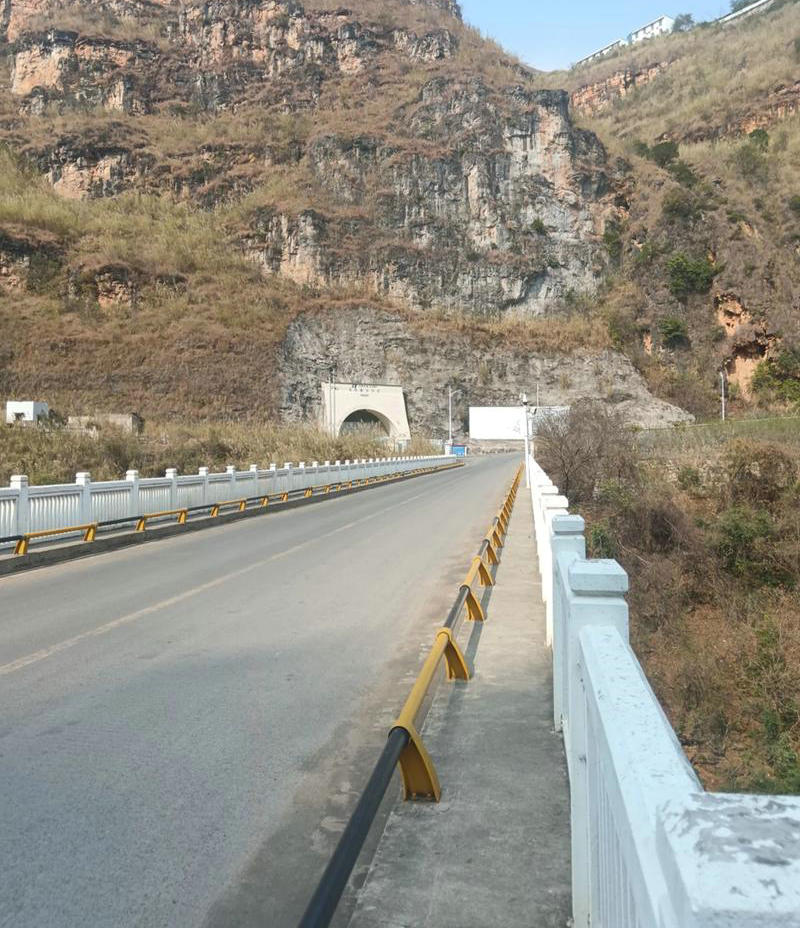

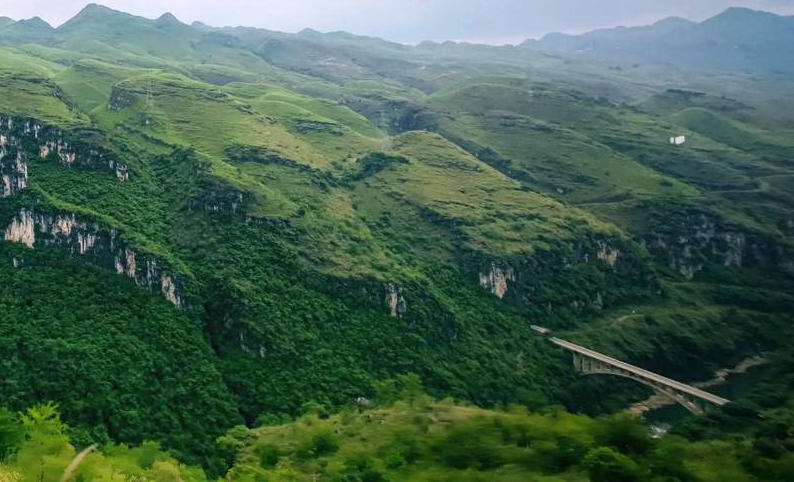

贵州省马马崖一级水电站交通桥

〈北盘江〉〔〕[公路·钢筋混凝土箱型拱桥]｛黔西南州兴仁市马马崖镇

安顺市关岭县普利乡｝

	马马崖一级水电站位于北盘江干流的中上游，左岸为贵州省关岭县，右岸为贵州省兴仁县。大桥位于电站坝址下游约1.0km，是电站对外交通专用公路的重点工程，主要承担电站两岸交通及施工期间的设备物质运输。大桥采用对称拱桥设计，分为主桥及引桥，引桥共3孔，孔径13m，桥面板为13m预应力空心预制板；桥台为U型重力式桥台，左岸桥台面长4.6m，右岸桥台面长6.3m;主桥为钢筋混凝土箱型拱桥，净跨80m，拱上结构为排架式简支腹孔，共14孔，孔径5.95m，桥面板为5.95m简支实心预制板。桥面高程EL555.0m，左右岸拱座底部高程均为EL525.893m,桥面从中部向两侧找2%的横向坡，无纵坡。大桥设计荷载:公路-I级，人群3.0KN/m2;验算荷载:挂-300级。大桥两侧设人行道，桥面宽度为7+2x0.75m，全宽9.0m，全长133.2m。
