威宁县县观风海镇观风海大桥

〈〉〔〕[六威、都香高速桥]｛｝

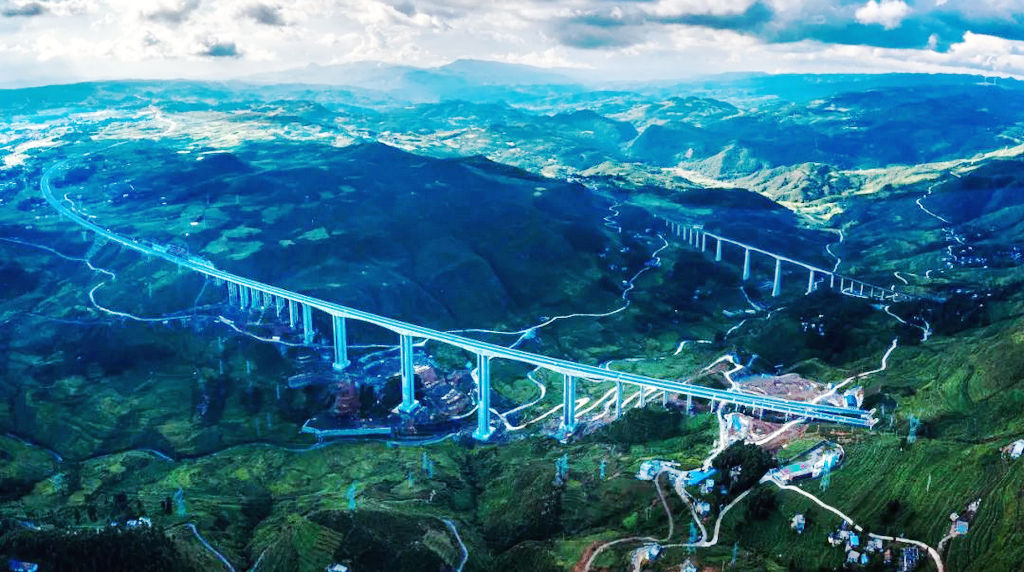

老百晓集桥注：前为都香高速观风海大桥，后为内昆铁路李子沟特大桥

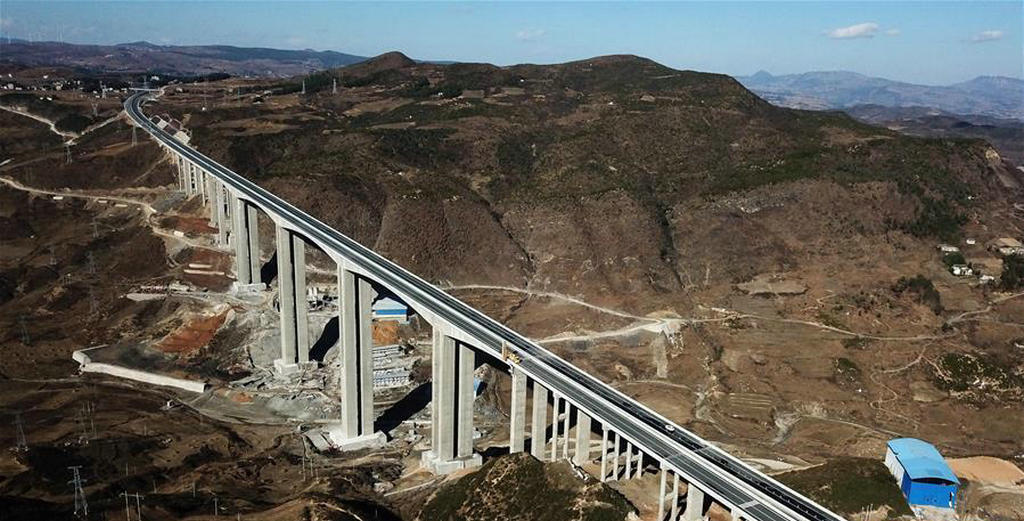

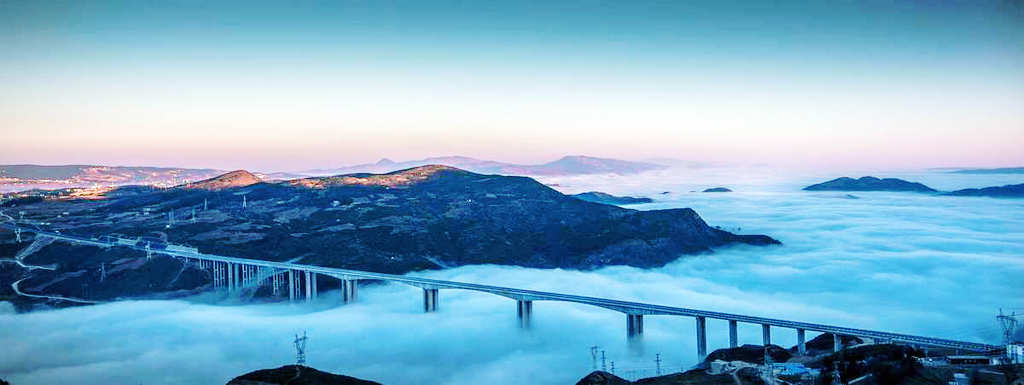

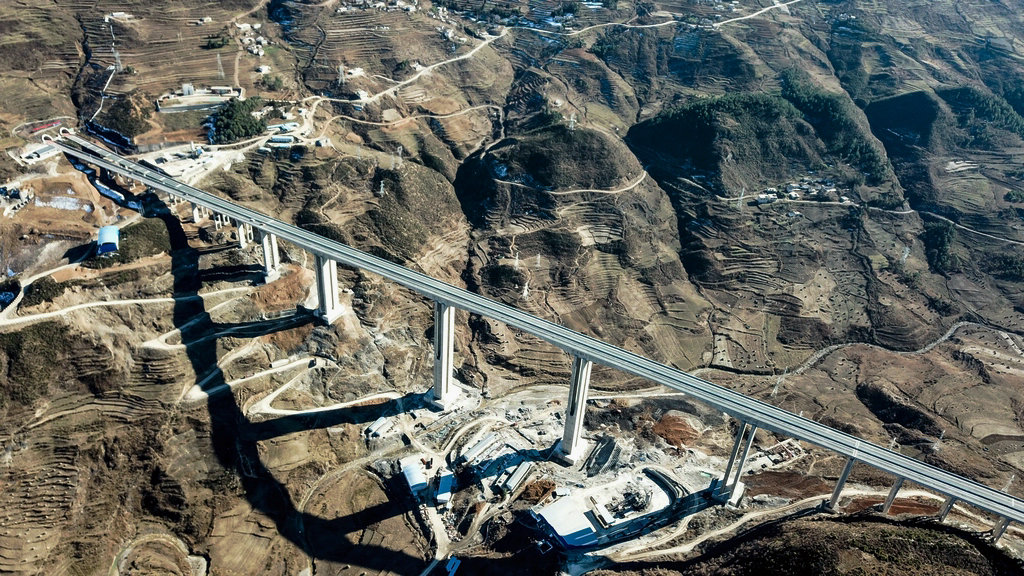

	观风海大桥（李子沟特大桥）位于威宁县观风海镇李子村，桥梁跨越李子沟。李子沟特大桥上构设计为1040m现浇箱梁+（90+3×170+90）m连续刚构+9（8）40mT梁，左幅全长1462m，右幅全长1422m。桥梁下部结构 10、15 号桥墩为主引桥过渡墩，采用带盖梁的空心墩，P11、P12、P13 、P14 为主桥双薄壁空心固结墩，桥台均采用重力式 U 形桥台，全桥桩基均采用摩擦桩。其中主桥P11墩基础设计为20根桩径2.5m、桩长53m的群桩基础，承台尺寸为3023.56m，砼方量4230m3，墩高82m；P12墩基础为30根桩径2.5m、桩长45m的群桩基础，承台尺寸为 36.5307m，砼方量为7665m3，墩高138m；P13墩基础42根桩径1.8m、桩长40m的群桩基础，承台尺寸为 34.5267m，砼方量为6279m3，墩高133m；P14墩基础为20根桩径2.5m、桩长40m的群桩基础，承台尺寸为3023.56m，砼方量4230m3，墩高97m。
