开阳县禾丰乡香火岩特大桥

〈〉〔〕[]｛｝

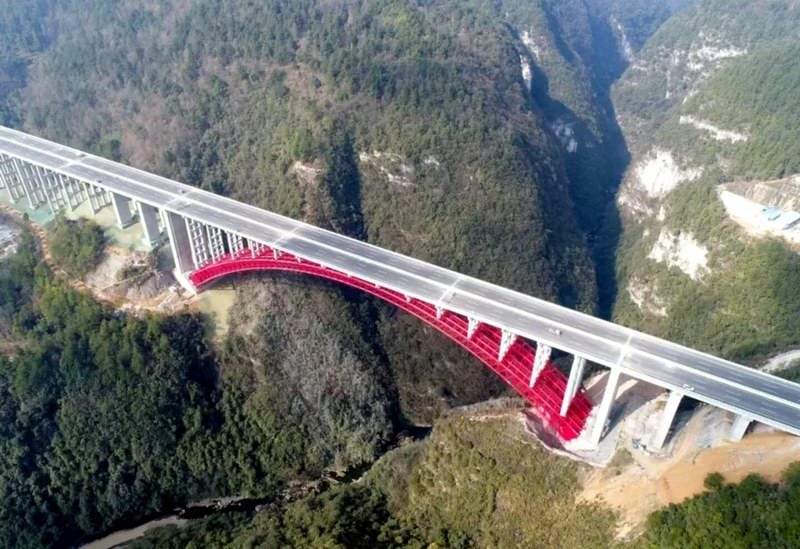

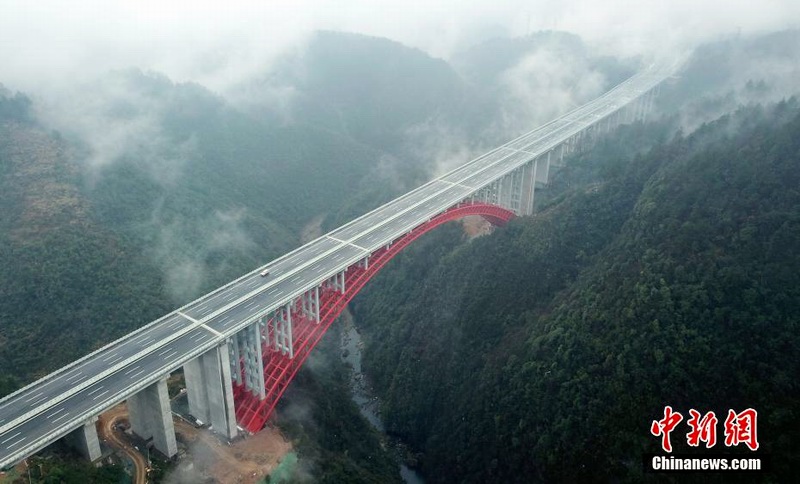

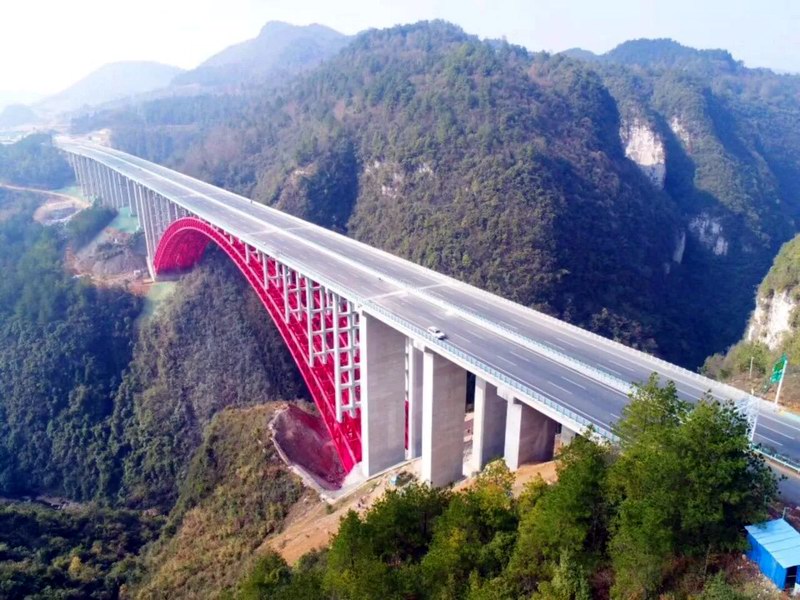

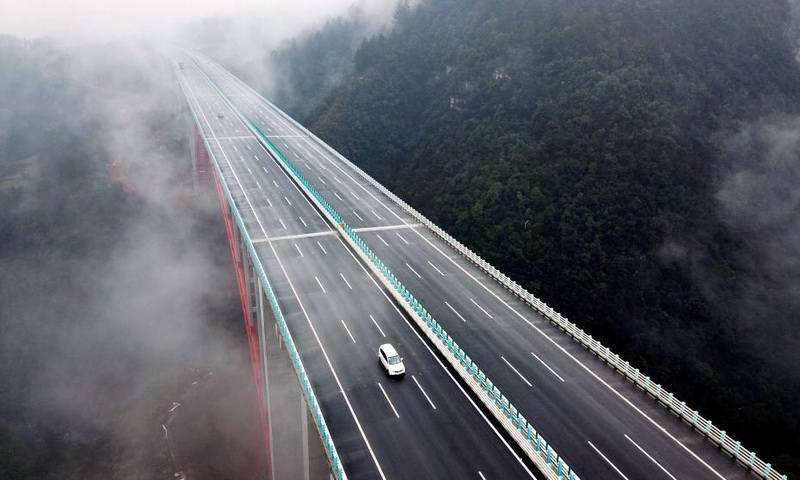

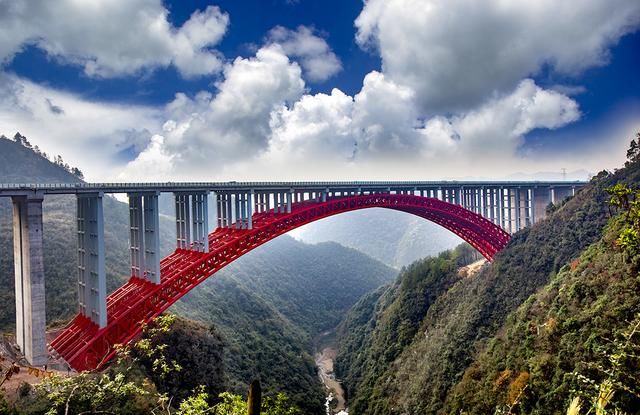

	香火岩特大桥(桥跨布置为3×30mT梁+1×300m上承式钢管混凝土拱+14×30T梁)桥址位于贵阳市开阳县禾丰乡，横跨香火岩峡谷。特大桥全长839m，起点桩号K88+866，终点桩号K89+705，主桥为净跨300 m的上承式钢管混凝土变截面桁架拱, 主拱净矢高54.545m，矢跨比1/5.5，拱轴系数m=1.543。遵义岸引桥为3×30mT梁，贵阳岸引桥为14×30mT梁，桥面净宽33.5m。　　主拱圈采用等宽度变高度空间桁架结构，断面高度从拱顶的5m变化至拱脚的9m。单片拱肋宽度2×5m，横桥向两片拱肋间中心距为17m，肋间设置横联和米撑。拱肋管径φ1200×26mm～φ1200×35mm，拱肋对称接头采用内法兰盘栓接、管外焊接的形式进行连接，管内灌注C55自密实微膨胀混凝土。　　大桥主拱圈采用无支架缆索吊装施工工艺。两岸对称悬拼合龙后，拱桁弦管内灌注C55自密实混凝土。主拱肋在工厂进行加工，主拱圈节段划分按构件运输长度和吊装重量控制，从拱脚至拱顶共划分为13个节段，在工厂按3+1形式进行预拼装，达到设计及规范要求后拆分为散件，汽车运输到工地复拼场，按2+1形式复拼各吊装节段，全桥共分52个吊装节段。拱上立柱、帽梁及主桥T梁均采用缆索吊机进行安装。
