水城县北盘江铁路桥
〈〉〔〕[]{}

水城县北盘江铁路桥

水城县北盘江铁路桥

水城县北盘江铁路桥

水城县北盘江铁路桥

水城县北盘江铁路桥

水城县北盘江铁路桥

水城县北盘江铁路桥

水城县北盘江铁路桥

水城县北盘江铁路桥

水城县北盘江铁路桥

水城县北盘江铁路桥

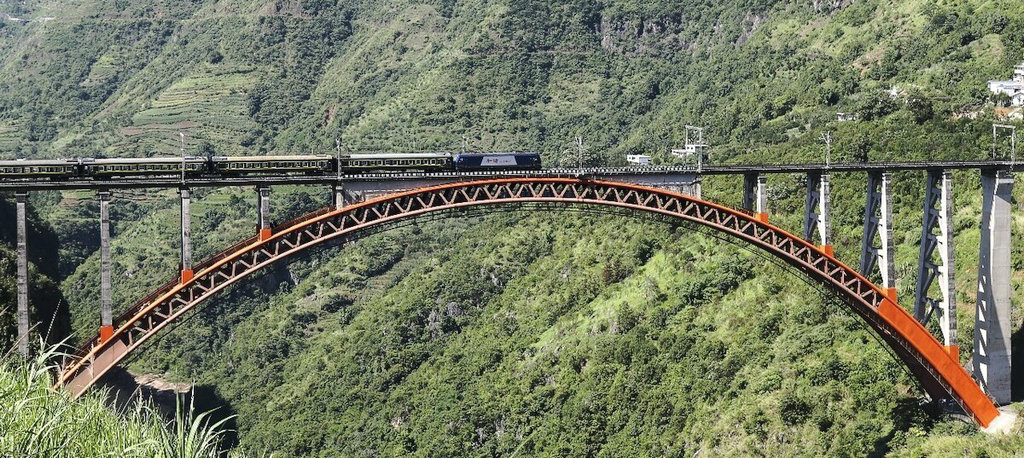

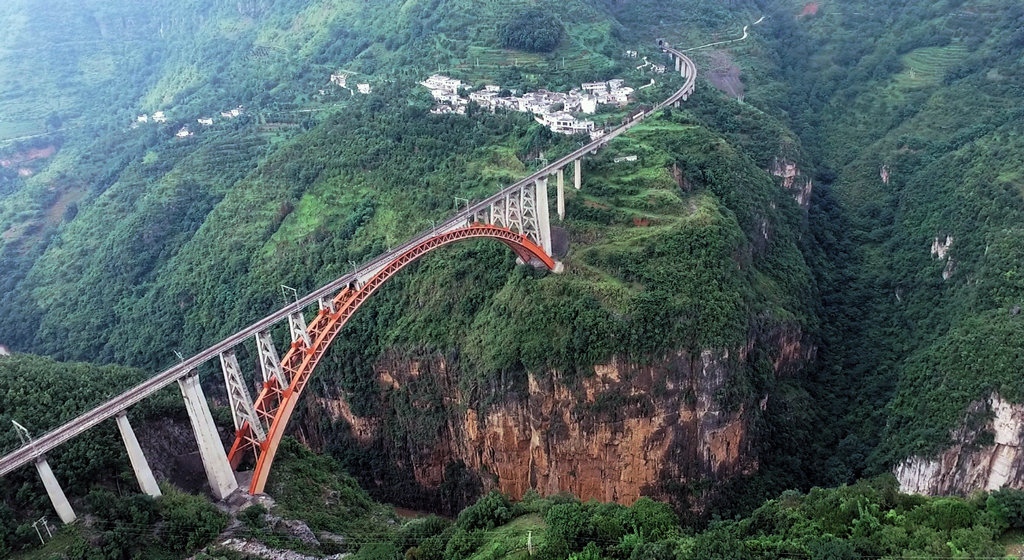

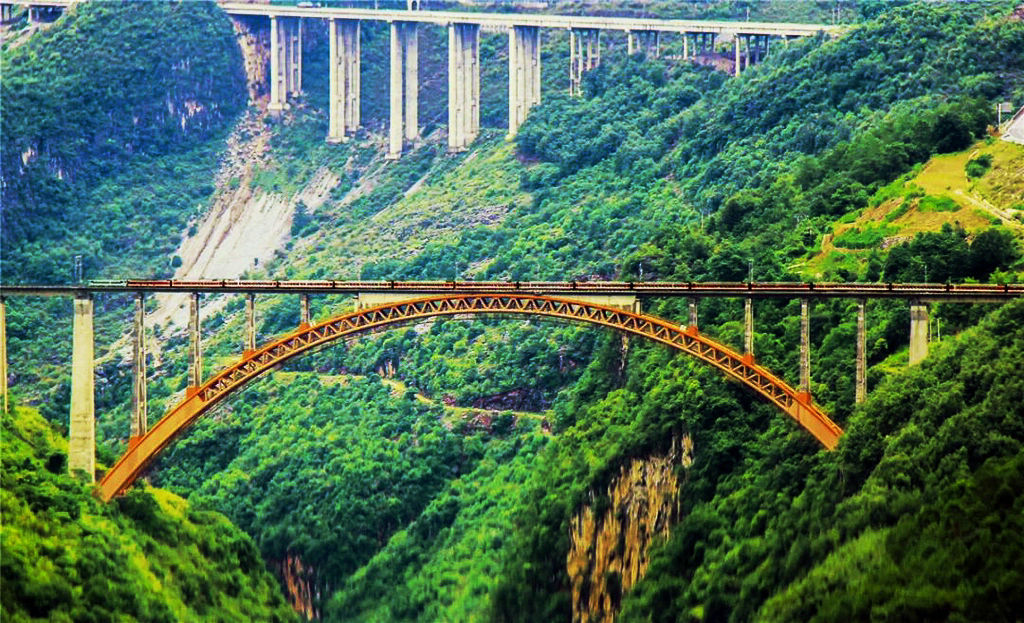

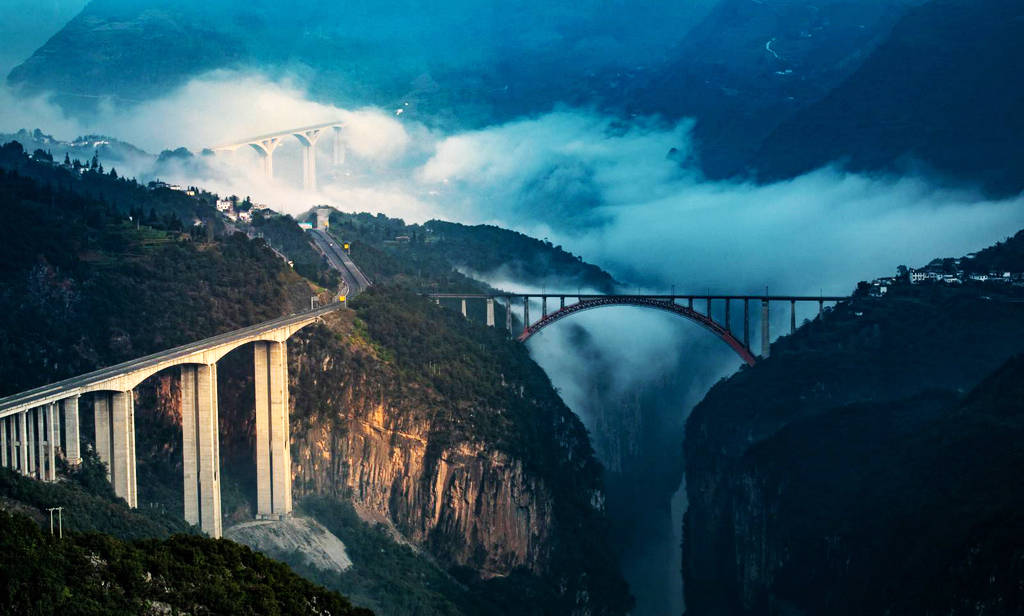

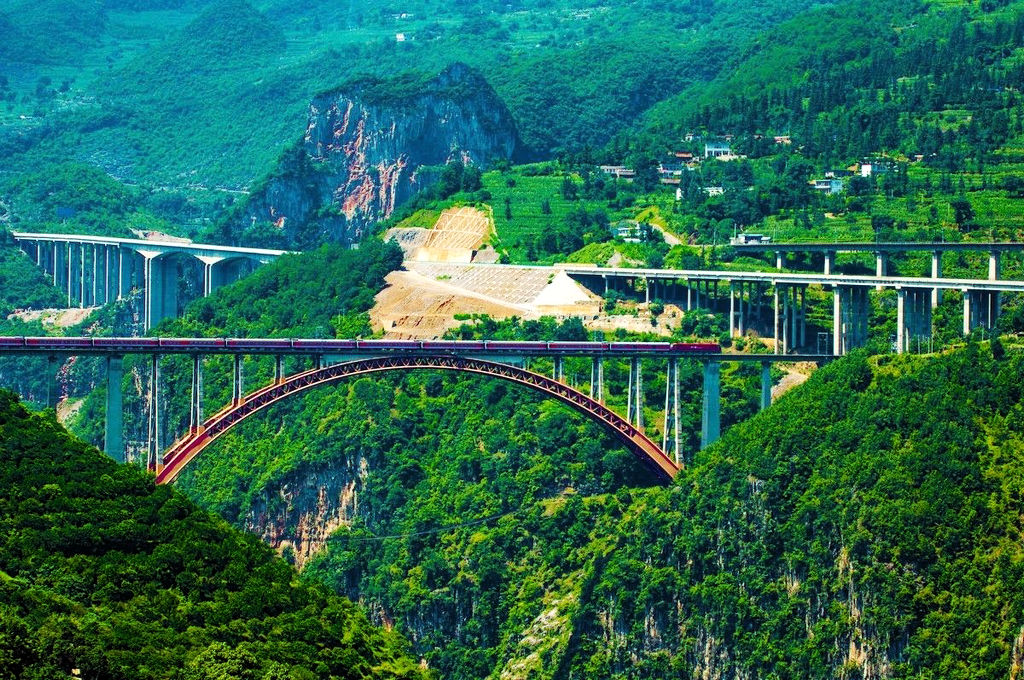

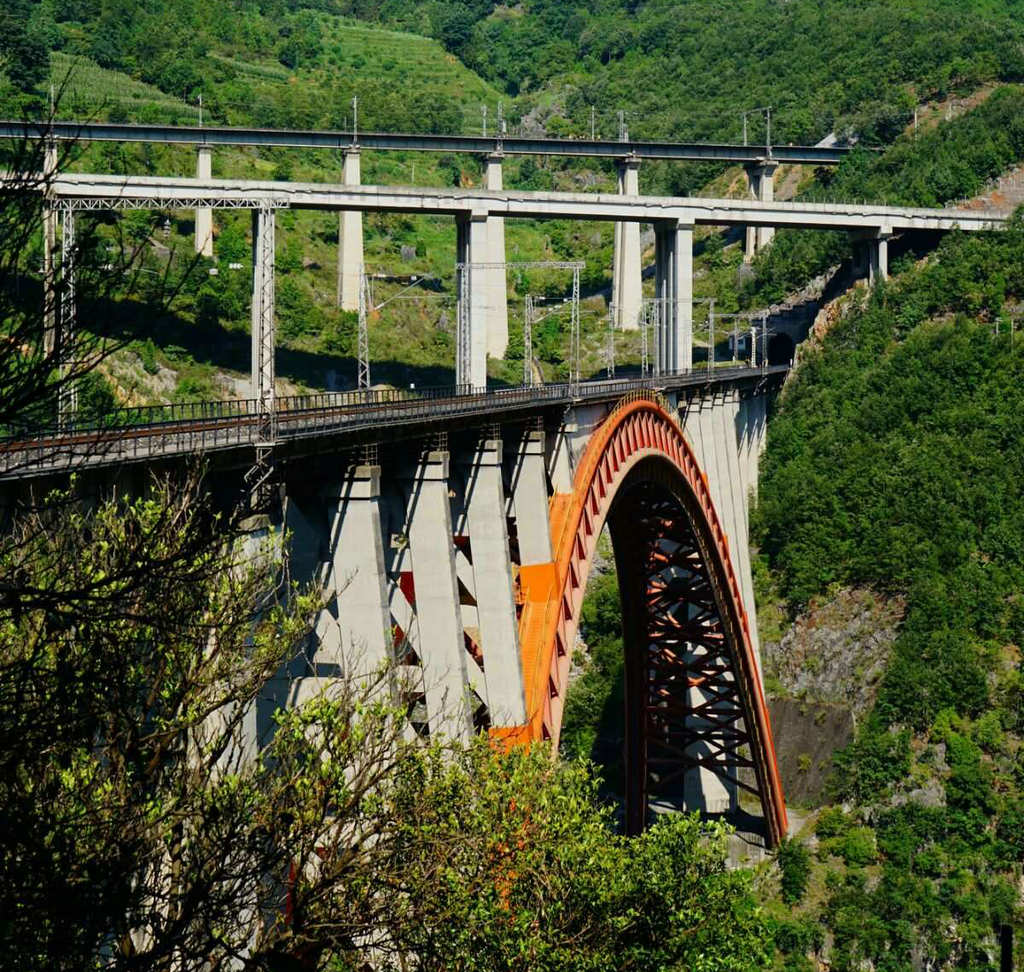

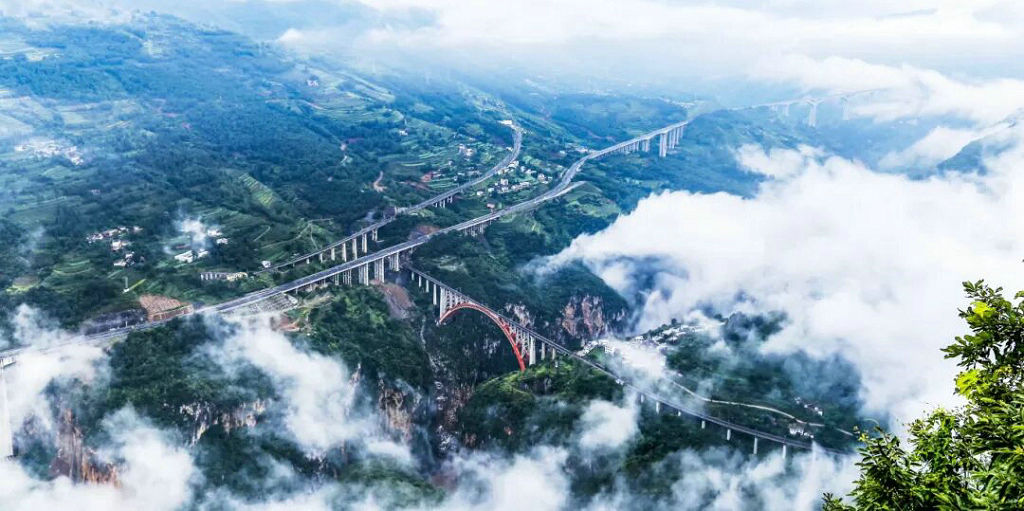

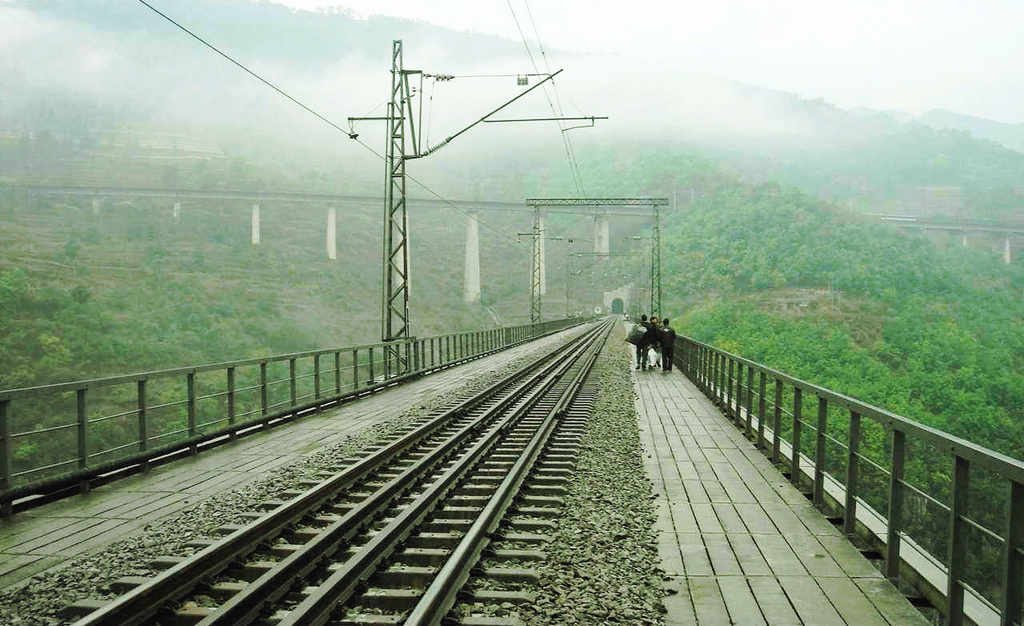

    北盘江大桥位于六盘水市水城县新街乡和营盘乡之间,距离六盘水站近70公里。

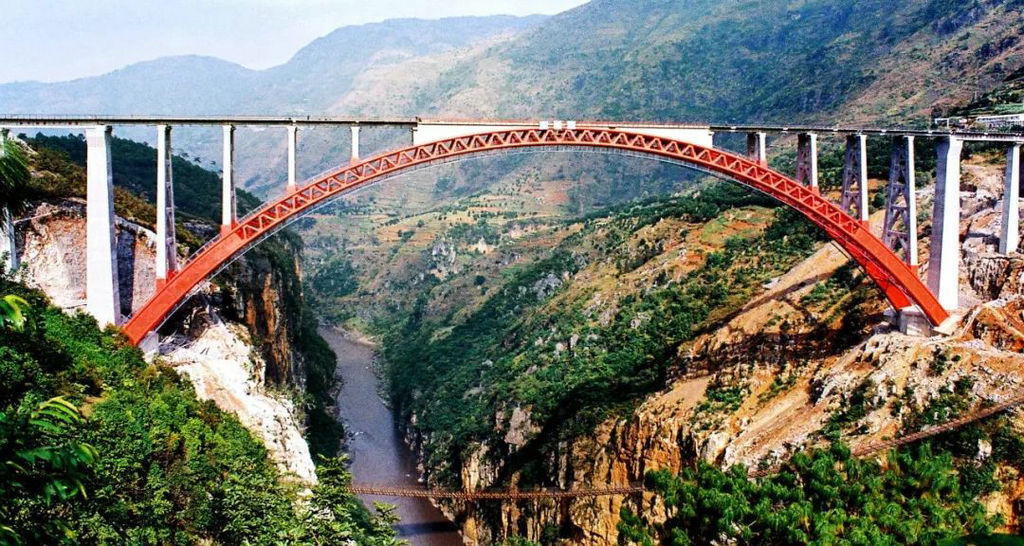

  北盘江大桥1999年5月动工,2001年8月建成。全长486.2米,主拱跨度236米,单铰转体重量10400吨。桥面与江面高差为280米,是我国首次将钢管混凝土拱用于铁路的桥梁,也是目前世界上最大跨度、最大单铰转体重量的铁路钢管混凝土拱桥。

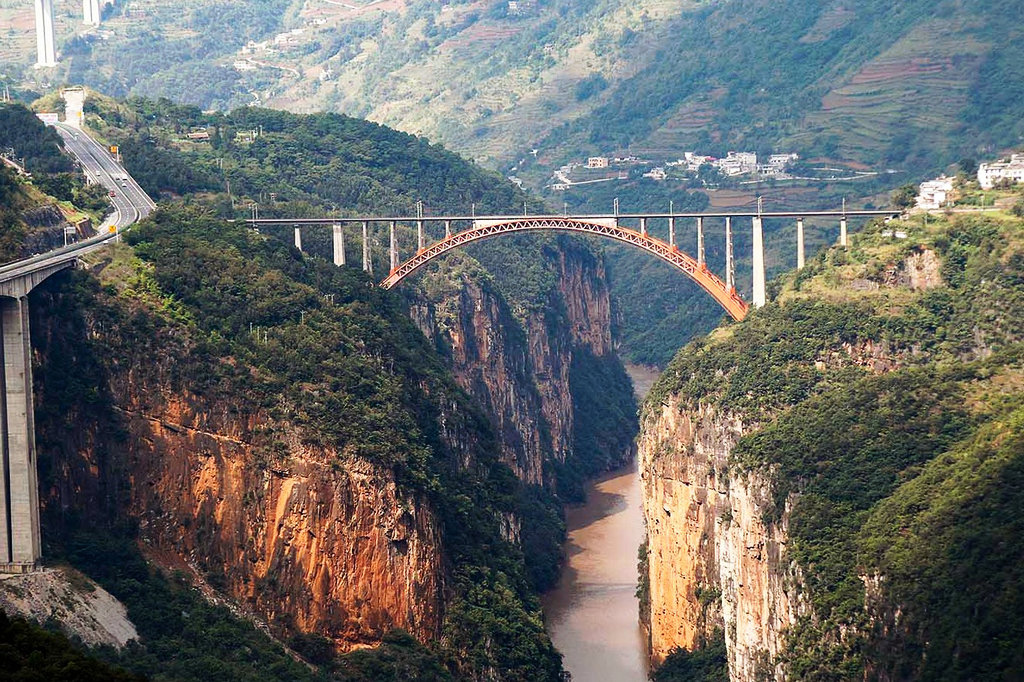

  北盘江大桥位于云贵高原中部北盘江大峡谷上,山高路险,交通不便,地质地形复杂,施工环境极为恶劣。该桥系贵州水柏铁路线上一座结构新颖又复杂、技术要求高、施工难度大的单线铁路桥。
  大桥桥跨布置:3×24米预应力混凝土梁+236米提篮上承式钢管混凝土拱+5×24米预应力混凝土梁。桥长468.20米,桥高280米。大桥主跨结构:主跨236米,其拱轴线为悬链线,矢高为59米;每侧拱桁管中心高为4.4米,宽为1.5米,由4根Φ1000×16mm的Q345d钢管及H腹杆、腹板以栓焊连接而成;上下游拱肋之间则以Φ800×14及Φ600×14钢管组成Ж字型构件,管管相贯焊接;拱肋拱顶中心距6.16米,拱趾中心距19.6米。拱肋钢管内灌注500#微膨胀混凝土。拱上结构为5×16米预制钢筋混凝土简支梁82米拱顶现浇П型混凝土梁5×16米预制钢筋混凝土简支梁,拱上桥墩为钢筋混凝土刚架墩。
  大桥施工方案:236米主跨钢管桁架拱采用工厂内分单元制造,铁路、公路运输,在大桥南北两岸陡峭峡谷的工地支架上进行栓焊连接成两个半拱,单铰水平转体合拢(南岸水平逆转180度,北岸水平逆转135度),钢管内混凝土以泵送顶升法施工;拱上结构用吊重60吨、跨度为480米的缆索吊机施工。
