玉屏县平溪街道舞阳河特大桥

〈〉〔〕[玉三高速桥]｛｝

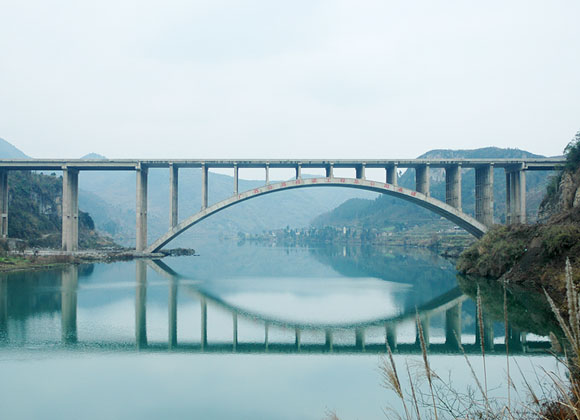

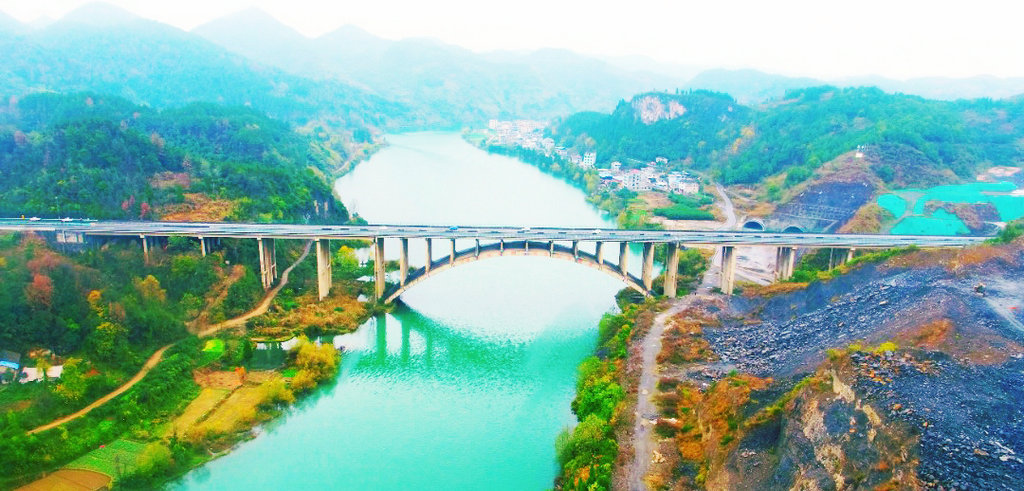

	舞阳河特大桥位于贵州省铜仁地区玉屏县平溪镇境内，是玉屏至三穗高速公路第一合同段的一项主要控制工程，同时也是玉三高速公路全线的主要控制工程。舞阳河特大桥在玉三高速公路K15＋030处跨越舞阳河，大桥全长580米，桥宽24.5米，桥型布置为8×30米（T型梁）＋150米（箱型拱）＋5×30米（T型梁）。上构引桥为30米的先简支后连续结构预应力砼T型梁，主桥为净跨L0＝150米的悬链线钢筋砼箱型拱，分上、下行线两幅，采用缆索吊装工艺施工。拱上建筑为钢筋砼柱式排架，行车道为12孔13米钢筋砼空心板。下构为钻孔灌注桩基础和明挖扩大基础，桩顶用桩基系梁联接，墩身为钢筋砼双柱式圆形截面实心墩截面实心墩，墩柱间用横系梁联接；桥墩盖梁有分联墩盖梁和连续墩盖梁；桥台均为重力式U型桥台。承担该桥施工任务的是广西壮族自治区公路桥梁工程总公司，监理单位为贵州科达公路工程咨询监理有限公司。
