德江县白果沱大桥
〈乌江〉〔〕[G352国道桥]{}

德江县白果沱大桥

德江县白果沱大桥

德江县白果沱大桥

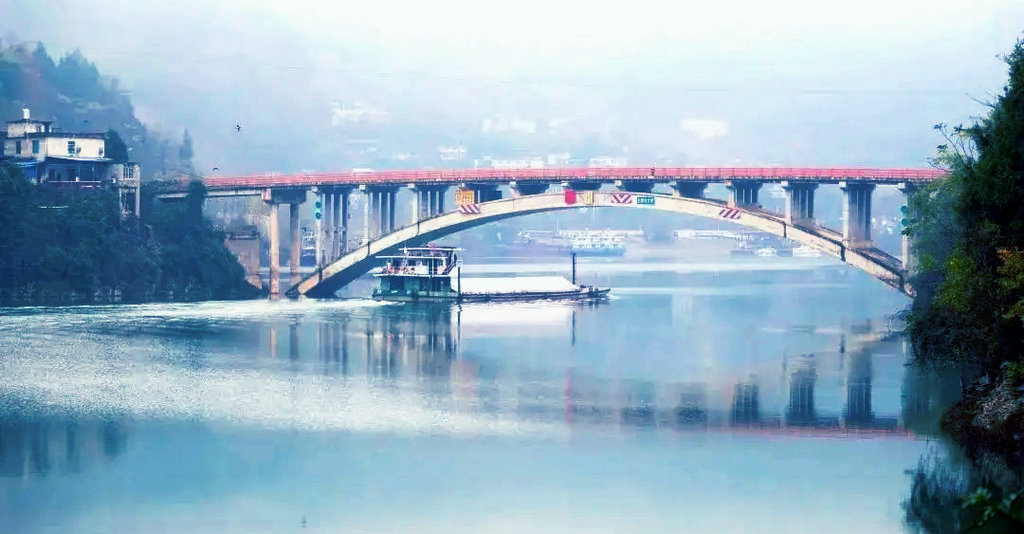

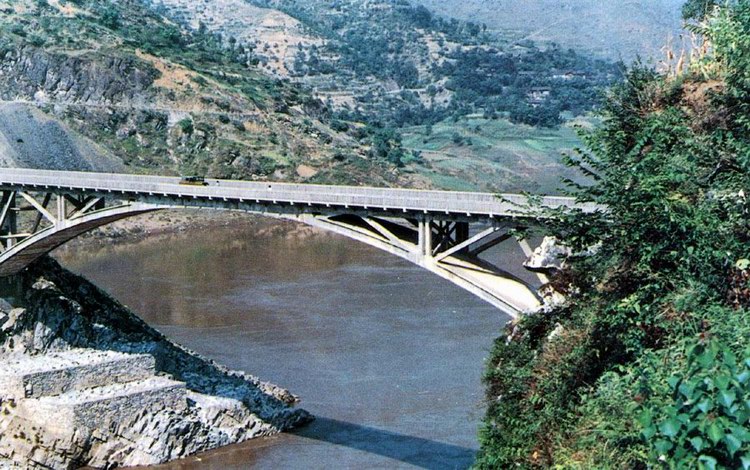

    白果沱桥位于贵州省德江县,跨越乌江。主跨为1孔100m的预应力混凝土桁式组合拱桥,两岸各以10m边孔过渡,直接支于山岩上,全桥长138.6m。
  桥面为净7+2x0.75(m),矢跨比为1/8。下弦(拱圈)高1.0m,宽6.52m,拱顶桁架片高1.30m。该桥施工时,桁构预制单片构架单元,用钢质人字扒杆悬拼,采用Φ25mm 40Si2MnV Ⅳ级钢轧丝锚碇体系。于1986年竣工。
  贵州省交通勘察设计院设计,德江县工程队施工。
