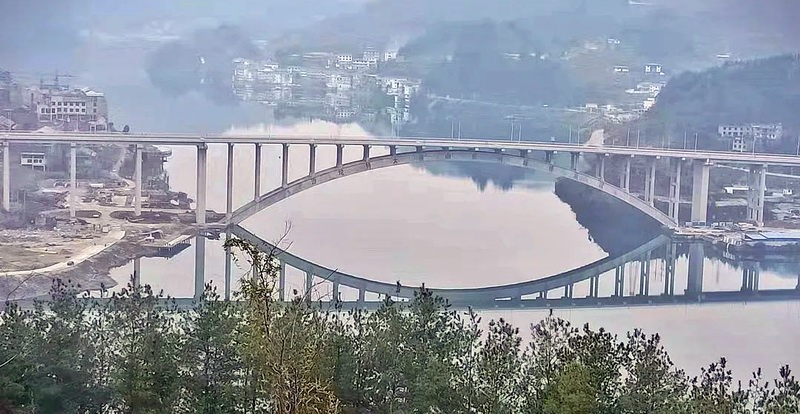

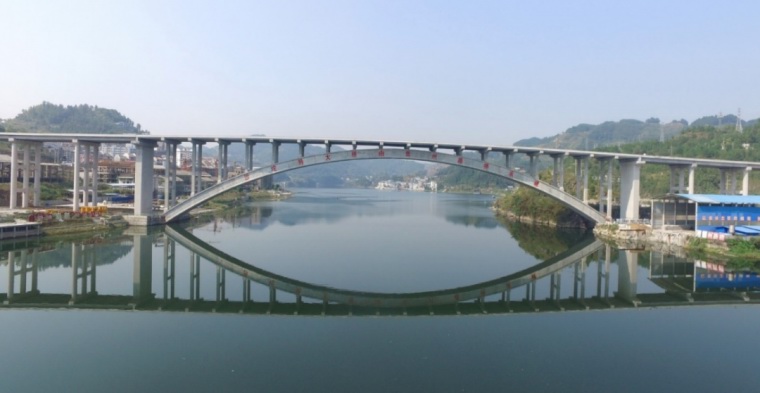

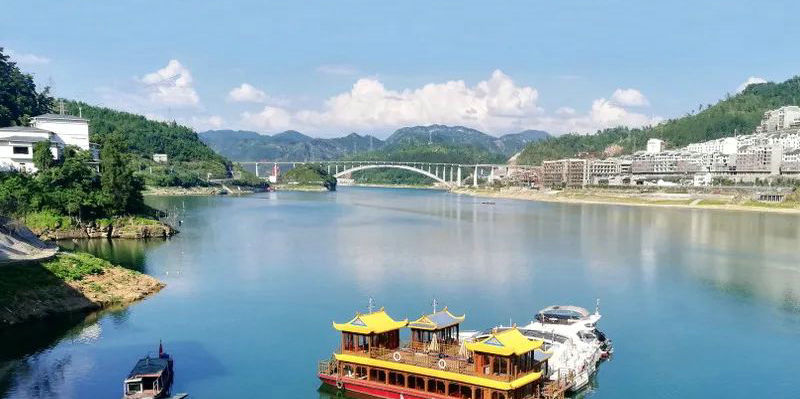

沙坨特大桥地处贵州省铜仁市沿河县淇滩镇沙沱水电站大坝上游约800米处，是贵州省交通运输厅重点科研项目。大桥全长626.8米，桥梁上部结构为6x30米T梁+240米m钢筋混凝土箱型拱桥+6x30米T梁。施工时，拱桥通过36对拉索进行临时扣挂，合龙后将被拆除。
沙坨特大桥主拱圈采用了单箱双室箱型截面，箱宽10米，箱高4.5米，拱圈纵向共分37个节段，其中两岸拱脚位置1号节段为支架现浇段，拱顶设合龙段，其余节段为悬浇段。
沙坨特大桥地处贵州省铜仁市沿河县淇滩镇沙沱水电站大坝上游约800 m处，二级公路技术标准。大桥于2016年9月份开工，2020年4月建成通车。桥梁宽度20
m，长度626.8 m。主桥为净跨240 m上承式钢筋混凝土箱型拱[1]，拱圈净矢跨比1/6，拱轴系数m=1.85。拱上结构为三柱式排架，纵置19×13.2
m简支空心板。两岸引桥各为6×30 m预应力混凝土T梁。
拱圈采用单箱双室截面，高4 m，宽10 m；采用悬臂浇筑、斜拉扣挂法施工；纵向共分37个节段，其中两岸拱脚位置1号节段为支架现浇段，拱顶设合龙段，其余节段为悬浇段；悬浇段最大长度为7.5
m，最大重量257 t。 |
|
