鱼塘大桥净跨200m，净矢跨比1/5，主拱轴线为悬链线，拱轴系数m=1.988，拱圈为单箱双室断面，拱圈高度为360cm，拱圈宽度为850
cm，顶板、底板和腹板厚度为35cm，立柱下横隔板厚度为40cm。拱圈混凝土为C55。拱上腹孔为11孔、19.3m预应力混凝土T形梁。劲性骨架为6根Φ377x14mm钢管，管内灌注C80自密实混凝土，腹板采用4根L75x10mm的组合角钢，上、下平联及横联采用单肢L140x10mm角钢，腹杆、平联及横联均采用X形交叉布置，劲性骨架材料均采用Q390D，总重量为418t。该桥已于2020年建成通车。

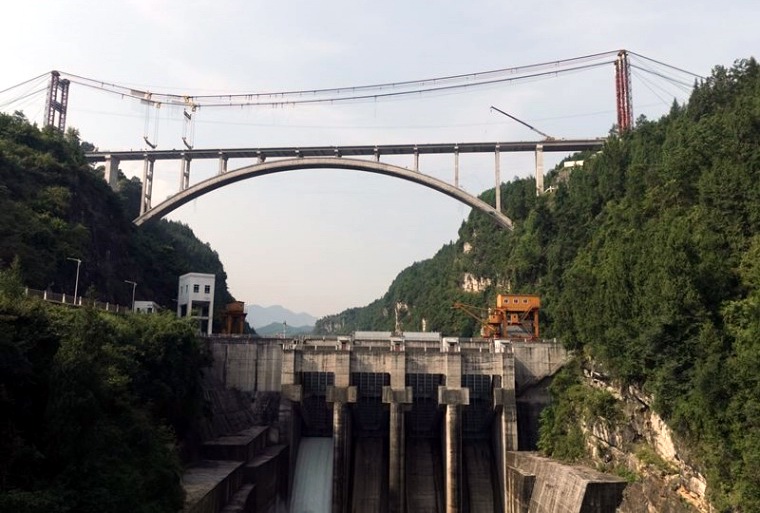

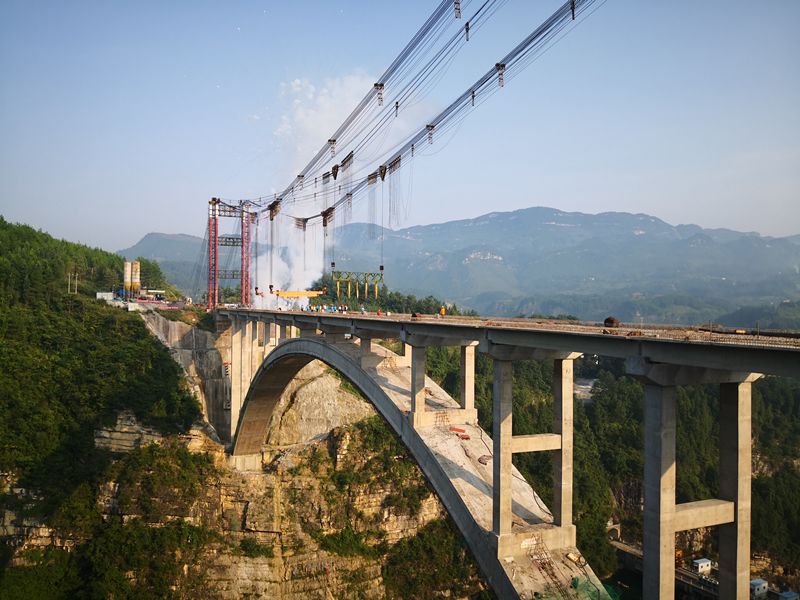

渔塘大桥地处贵州省正安县格林镇渔塘村，跨越沙阡水电站库区，采用二级公路技术标准，大桥于2020年6月建成通车。桥宽12 m，桥梁全长284
m。主桥采用净-200 m上承式钢筋混凝土箱型拱桥，净矢跨比1/5，拱轴系数1.988。拱上结构为双柱式排架，纵置跨径11×19.3 m预应力混凝土T梁。两岸引桥各为1-30
m预应力混凝土T梁。
拱圈为单箱双室箱型截面，高3.6m，宽8.5m。拱圈顶、底板及腹板厚度均为35cm。拱圈采用钢管混凝土劲性骨架，再外包C55混凝土成拱。拱圈混凝土外包采用“三环六工作面”的方式。
劲性骨架上、下弦管采用Ф377×14mm钢管，内灌C80混凝土；腹杆采用4肢L75×10角钢，上下平联及横联采用单肢L140×10角钢。腹杆、平联及横联均按X型交叉布置，节段各杆件采用焊接连接，节段接头采用法兰盘栓接。劲性骨架钢材总重420t，分18个吊装节段，节段最大吊重达144t。
|
|
