三盛公黄河铁路二号大桥
〈黄河〉〔〕[包兰复线桥]{}

三盛公黄河铁路二号大桥

三盛公黄河铁路二号大桥

三盛公黄河铁路二号大桥

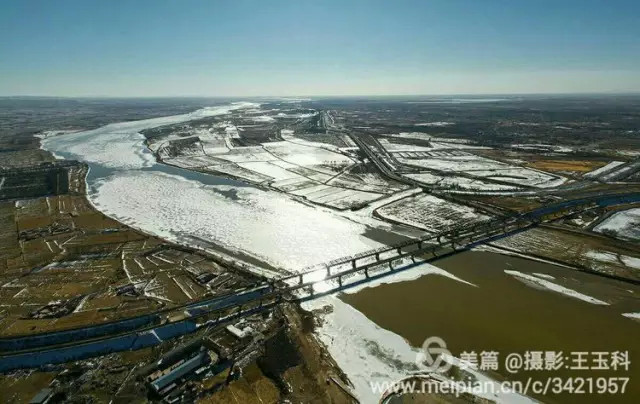

    三盛公黄河铁路二号大桥为包兰铁路复线重点控制工程,位于内蒙古自治区三盛公水利枢纽库区末端,距三盛公水利枢纽闸址约1.5km,左岸是巴彦淖尔市磴口县,右岸是鄂尔多斯市杭锦旗巴拉贡镇。桥长1123.6m,于1996年5月开工建设,1999年10月竣工通车。
  大桥由铁道部第一勘测设计院设计,铁道部第十三工程局承建,呼铁分局乌海工务段管理。设计荷载等级中-22,地震烈度Ⅷ度,通航标准4级,设计洪水频率1/100,设计洪水流量6930m3/s。

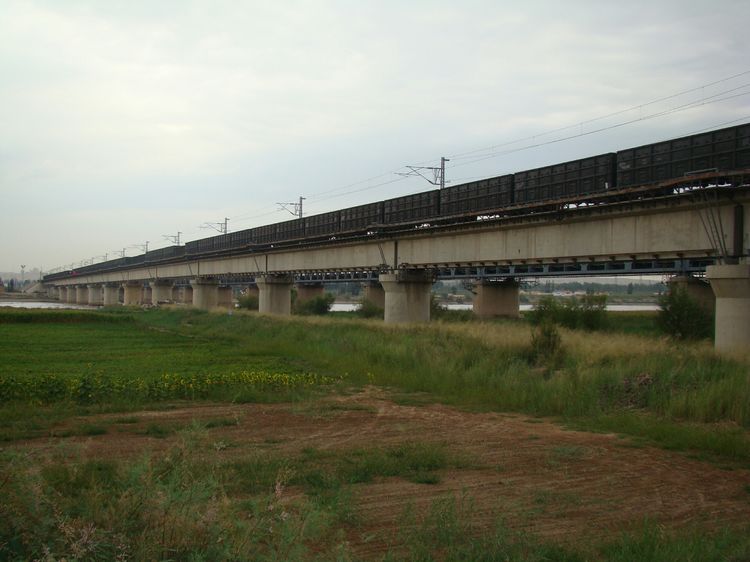

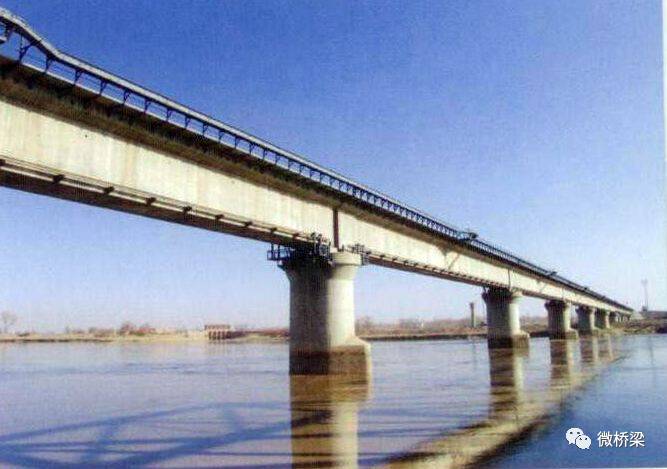

  大桥由南、北岸引桥工程和主桥工程三部分组成,桥面宽5m,孔跨布置9×32m+12×54m+4×32m。上部结构采用下承式钢桁架,25孔预应力混凝土箱型简支梁;下部结构为混凝土双柱墩,钻孔灌注桩基础。
  桥址位于河套灌区渠首附近,地势平坦、开阔,河道顺直,河床宽深,河堤稳定,河宽660m,主槽宽330m,右岸无堤,左岸与三盛公库区堤防立交。桥址段为黄河宁蒙防凌重点河段,防凌压力较大。
