哈巴河县齐勒哈仁额尔齐斯河桥

哈巴河县齐勒哈仁额尔齐斯河桥

哈巴河县齐勒哈仁额尔齐斯河桥

哈巴河县齐勒哈仁额尔齐斯河桥

哈巴河县齐勒哈仁额尔齐斯河桥

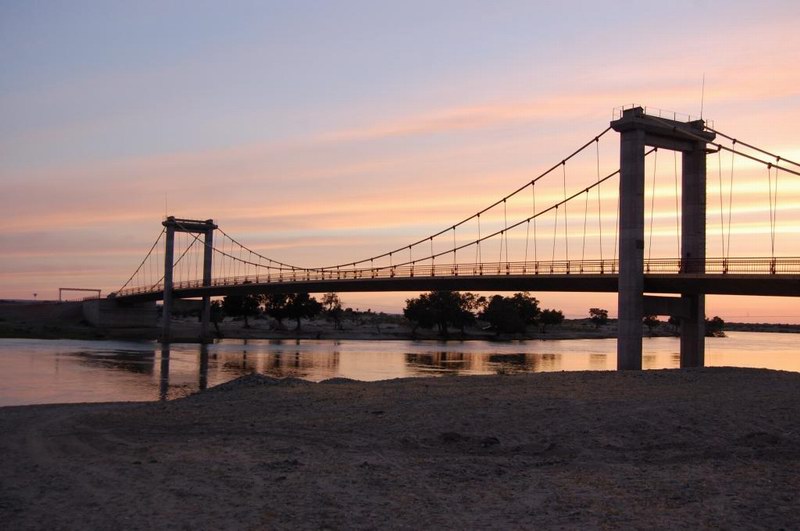

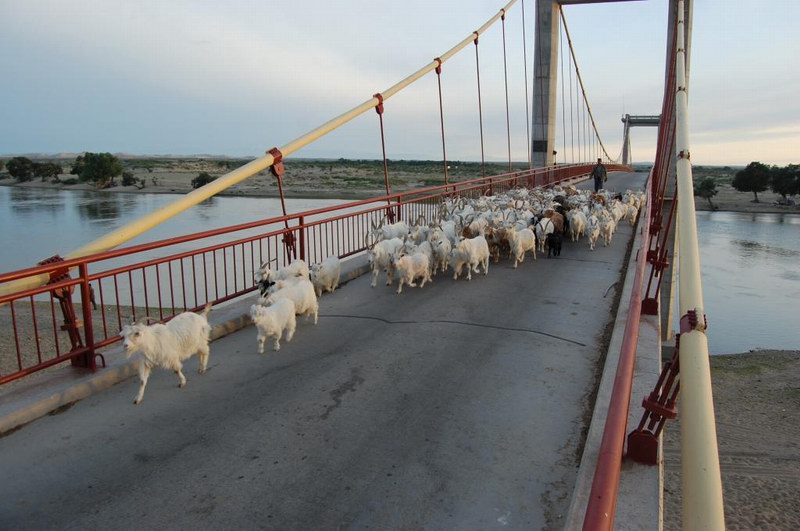

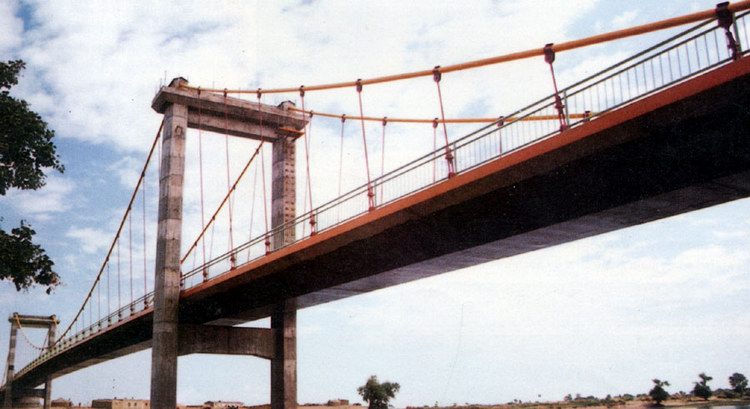

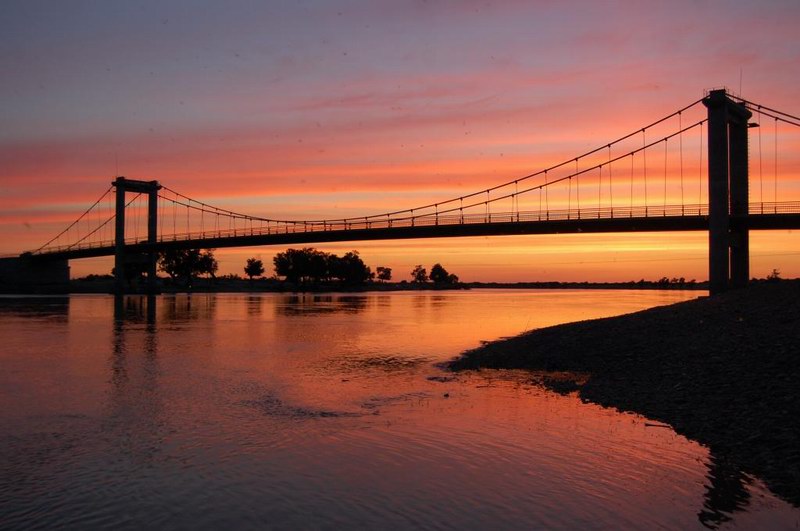

    齐勒哈仁额尔齐斯河桥为公路、牧道两用桥,位于新疆哈巴河县西南约30km处。由于桥位两侧有约5km的荒漠,公路远景交通量不大,该桥桥面净宽为单车道4.5m,设计荷载为汽-15级。该桥采用36+108+36(m)的三跨悬索桥。加劲梁由钢丝网水泥箱体、钢筋混凝土边梁及横隔梁所组成。箱梁全高1.41m。为提高抗风稳定性,截面做成倒梯形。顶板采用钢丝网正交异性板,纵肋为梯形小箱,横肋为矩形截面。设于箱梁两侧的钢筋混凝土边梁是吊杆的锚固区,为增强箱梁的抗扭刚度,每隔4m设一道横隔板。预制箱梁每8m为一段,起吊重是255kN。桥塔采用钢筋混凝土门式结构,塔柱为1.2m×1.8m的削角多边形,每个塔柱基础4根直径1.2m的钻孔灌柱桩。锚碇为重力式箱形结构。每根主缆由7束61丝共427根φ5的平行钢丝束组成。于1992年7月竣工。新疆公路规划勘察设计院设计、施工。
