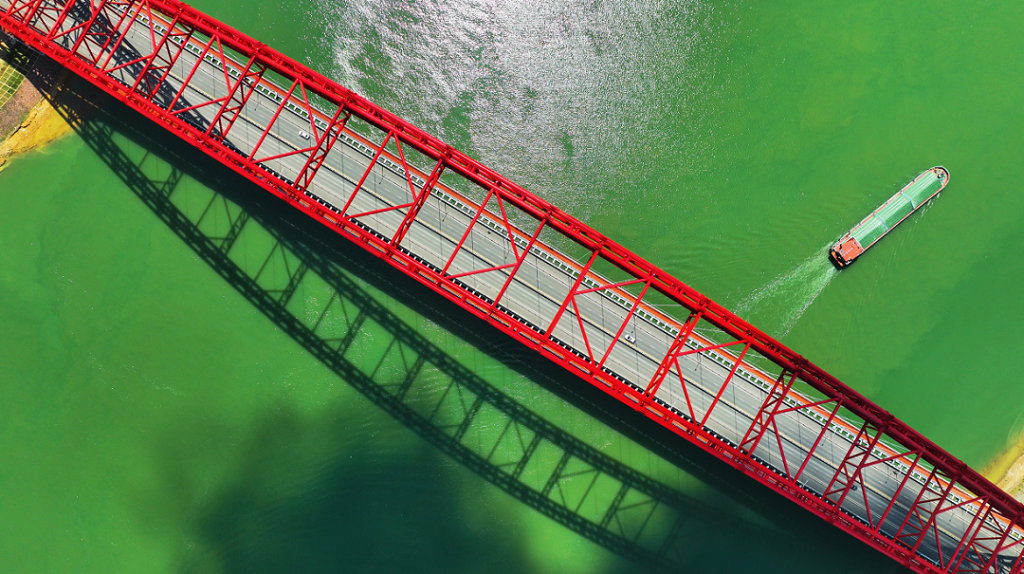

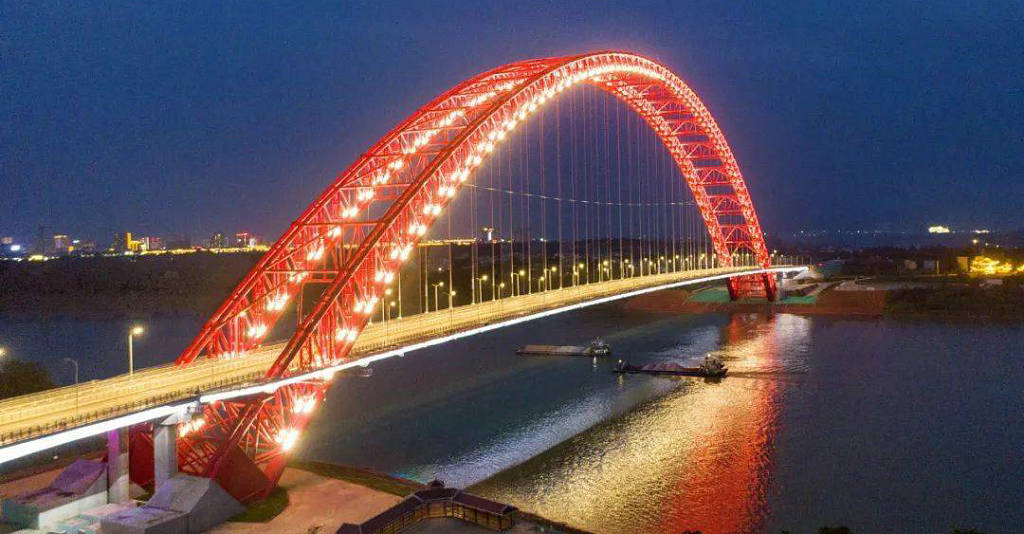

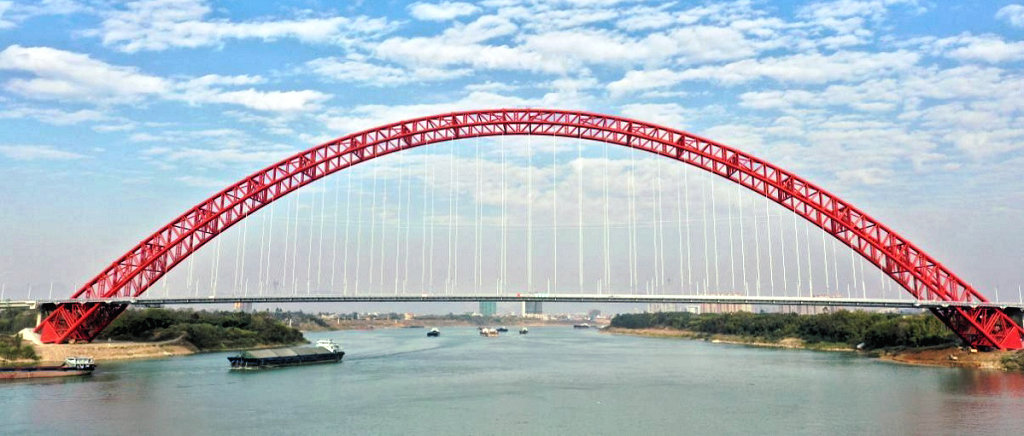

平南三桥，全长1035米，主桥跨径 575米，是世界上跨径最大拱桥。
平南三桥位于广西壮族自治区贵港市平南县西江大桥上游6 km，是荔浦至玉林高速公路平南北互通连接线上跨越浔江的一座特大型中承式钢管混凝土拱桥，大桥全长1035
m，主跨跨径为575 m，桥面宽36.5 m，见图3.1。全桥总用钢量15000 t。该桥于2018年6月正式开工建设，2020年12月建成通车。
主拱采用变高度钢管混凝土桁架结构，主拱矢跨比为1/4，拱轴系数为1.5，拱肋中心间距为30.1 m；拱顶截面径向高8.5 m，拱脚截面径向高17.0
m，肋宽4.2 m。拱肋弦管直径1400 mm，管内灌注C70混凝土，腹杆直径700 mm，横撑直径850 mm。吊杆采用整束挤压的37根φ15.2环氧喷涂钢绞线，钢绞线极限抗拉强度为1960
MPa。吊杆间设置单股φ15.2钢绞线作为抗风索。桥道系采用钢格子梁的钢-混组合结构，钢格子梁由两道主纵梁、五道次纵梁与吊索处的主横联及四道次横梁组成，纵、横梁均采用“工”形截面。南岸基础采用扩大基础，北岸基础采用直径60
m圆形地连墙基础+注浆加固卵石层。 一条拱肋分22个吊装节段，最长节段45 m，最大吊重215 t。 |
|
