隆安县金鸡滩右江大桥

〈右江〉〔〕［广昆高速·三向预应力体系连续箱梁桥］｛｝

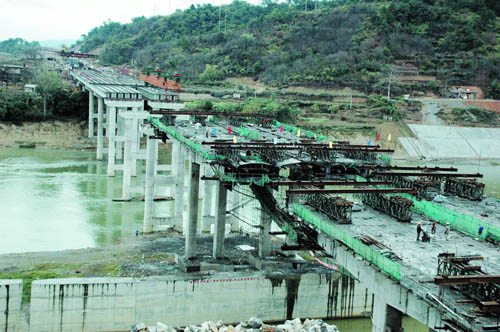

	金鸡滩右江大桥是南宁至百色高速公路重点项目之一，该桥全长448.32米，宽27米。　　金鸡滩右江大桥主桥箱梁结构为双幅(42十75十42m)三跨C50预应力混凝土连续箱梁，对称挂篮悬臂施工，大桥桥面宽为:0.5m(防撞墙)+12.5m(桥面净宽)+0.5m(防撞墙)+0.5m(防撞墙)+12.5m(桥面净宽)+0.5m(防撞墙)。箱梁截面形式为单箱单室断面，箱梁顶板宽度为13.5m，底板宽度为7.0m，箱梁顶面设2%向外侧的单向横坡。墩顶处箱梁高为4.535m(单幅箱梁中心处梁高);箱梁跨中梁高为2.635m;梁底下缘按1.6次抛物线变化。每幅桥两个“T构”的悬臂各分为10对梁段，11号梁为合拢段，12号梁为边跨现浇段。箱梁梁长从根部至跨中长各为:0号块长为2.6m，号梁段为3.2m、2-3号梁段为3.0m、4-7号梁段为3.5m、8-10号梁段为4.0m、11号梁段为2.0m、12号梁段为3.5m。悬浇梁段最大重量约为110.04t(4号梁段)。主桥箱梁位于直线段内竖曲线上，设计纵坡为0.517%。
