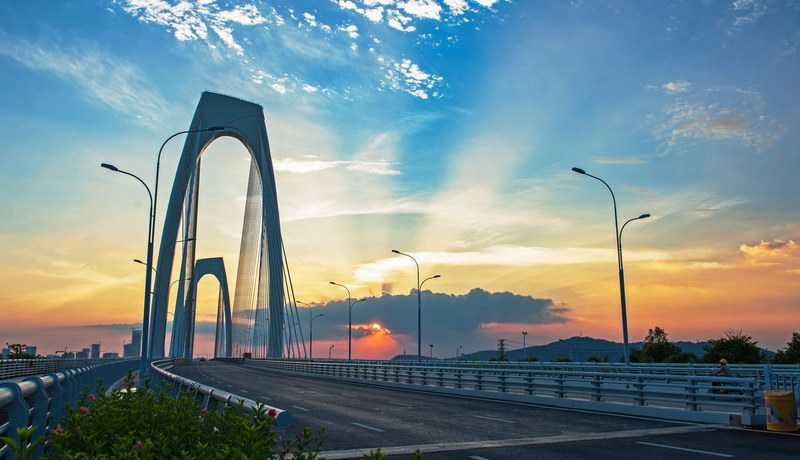

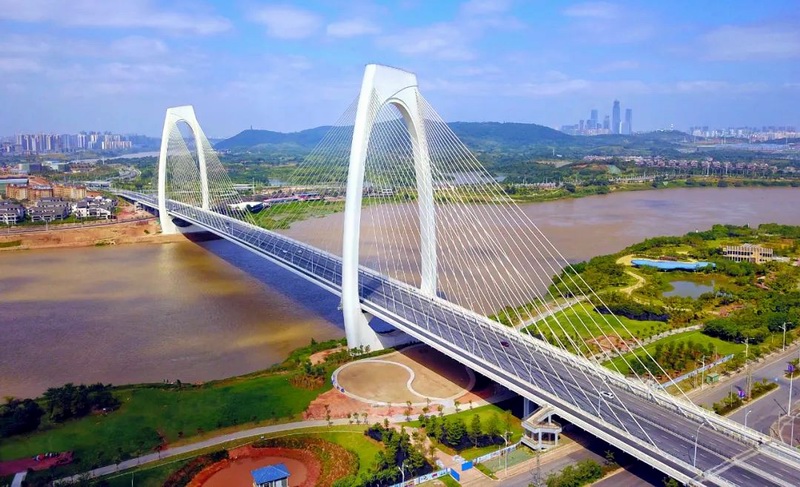

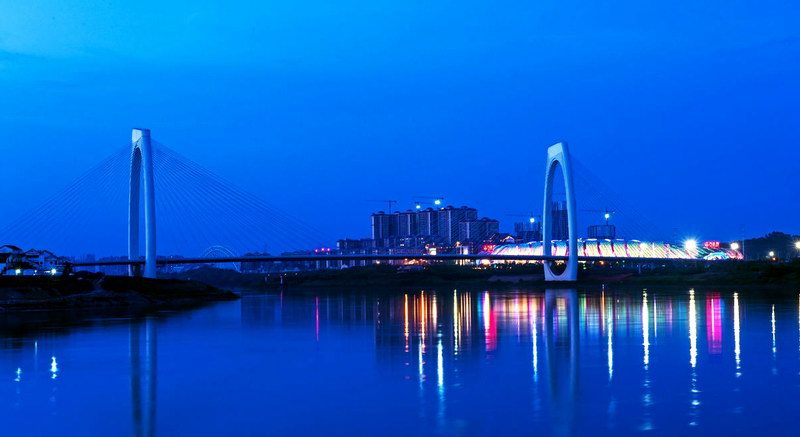

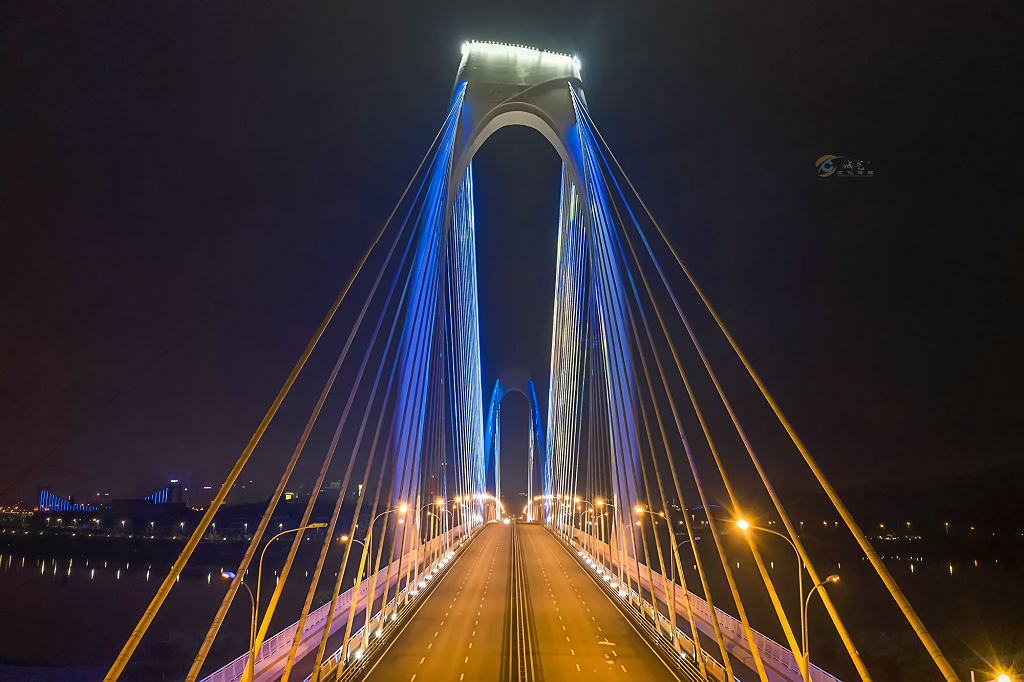

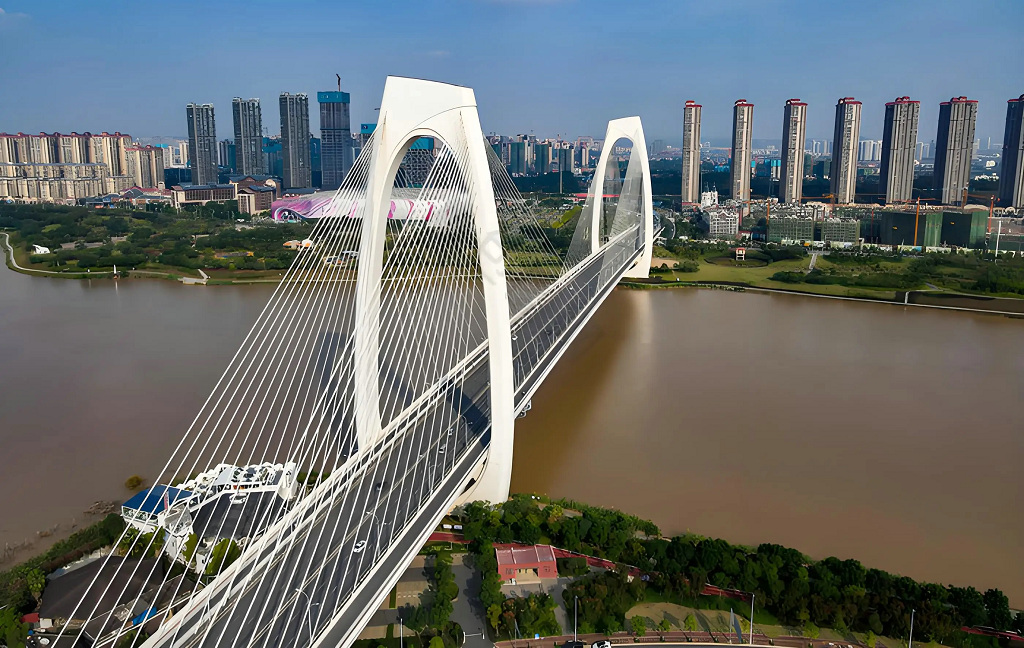

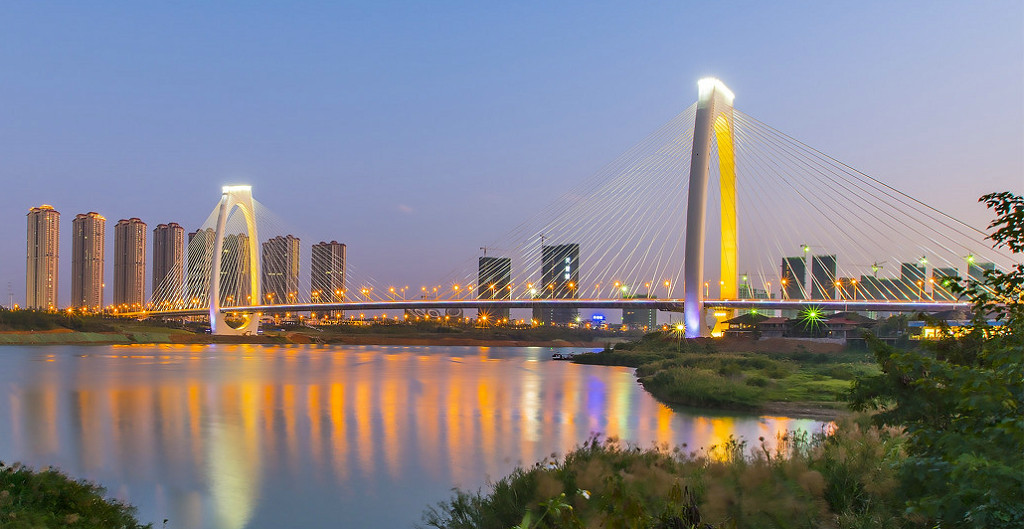

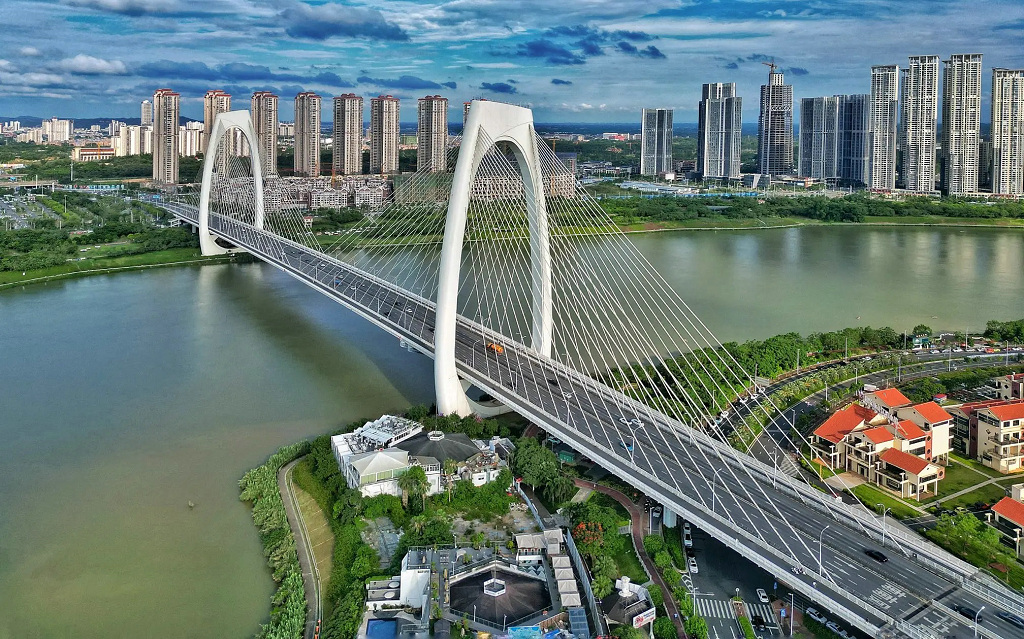

南宁市青山大桥
〈邕江、郁江〉〔〕[公路桥·双塔双索面斜拉桥]{}

南宁市青山大桥

南宁市青山大桥

南宁市青山大桥

南宁市青山大桥

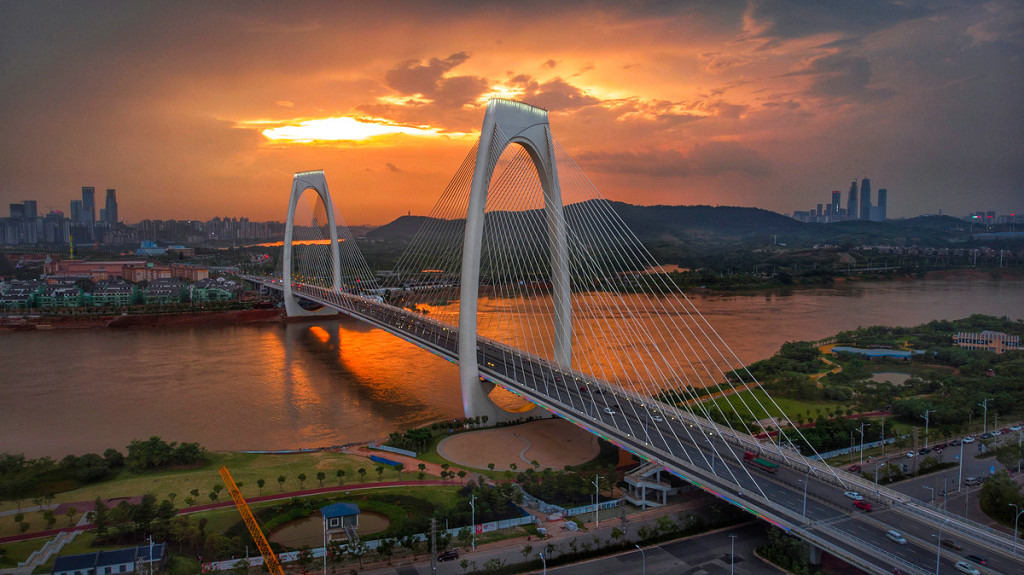

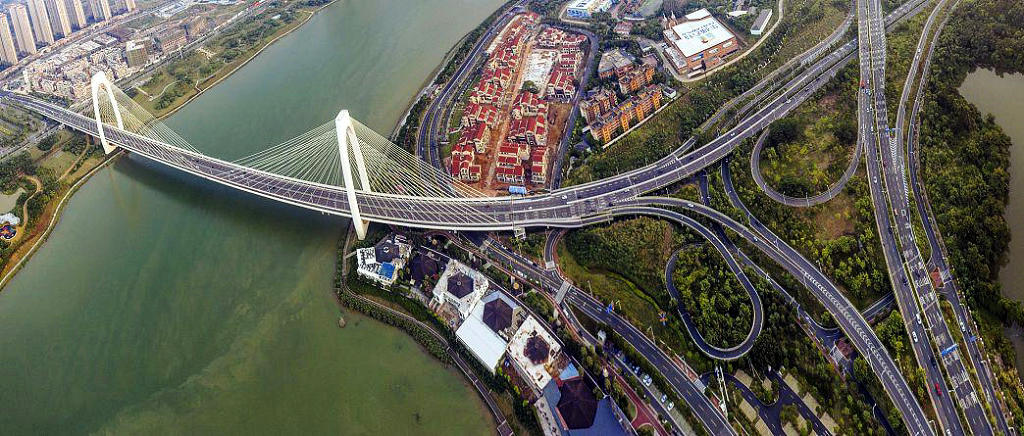

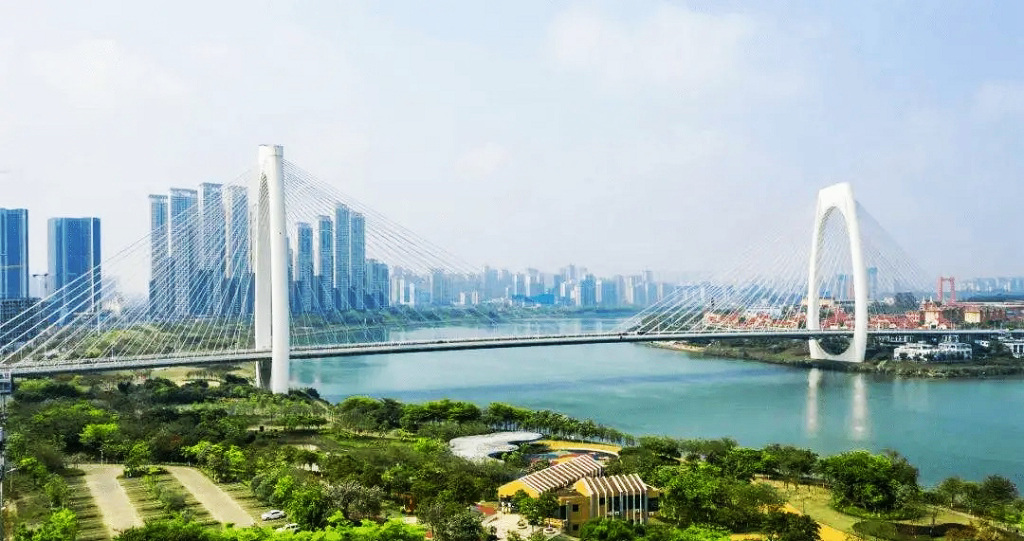

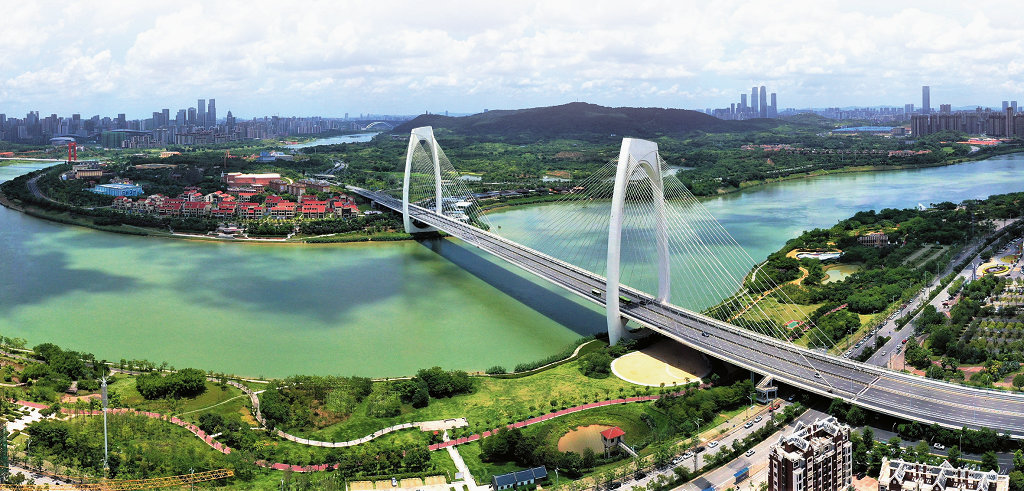

    青山大桥位于南宁市龙岗片区、凤岭核心区,青山大桥工程西起现状青环路,与规划青环立交衔接,设计起点位于邕江蜡烛湾,道路向东跨越邕江,上跨堤园路后桥梁在滨堤路前落地、并与滨堤路平交,继续向东下穿环城高速公路及南钦铁路,设计终点位于龙岗片区6号路与1号路相交路口。
  青山大桥工程路线总长约1.8km,标准路幅宽度为40~50m,跨江桥梁及两岸引桥总长930m,其中主桥长770m、西岸引桥长70m、东岸引桥长90m,东岸接线下穿环城高速公路通道桥长60m。青山大桥项目按城市主干道标准建设,设计行车速度为50km/h,设置双向6车道及两侧非机动车道、人行道。

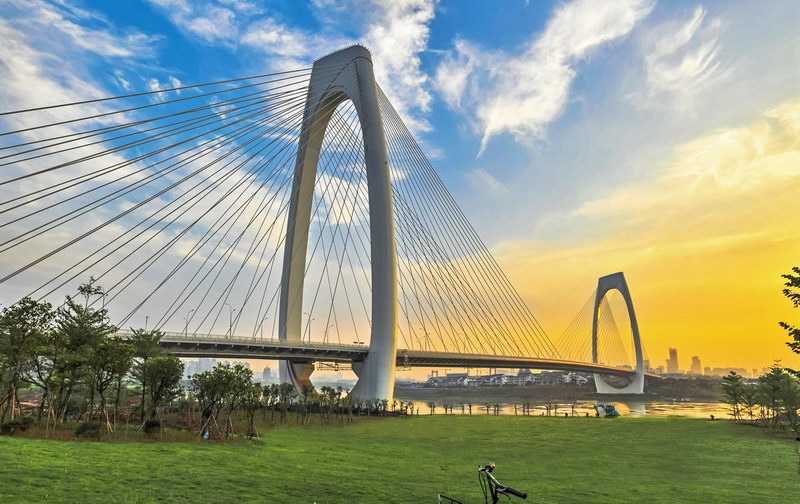

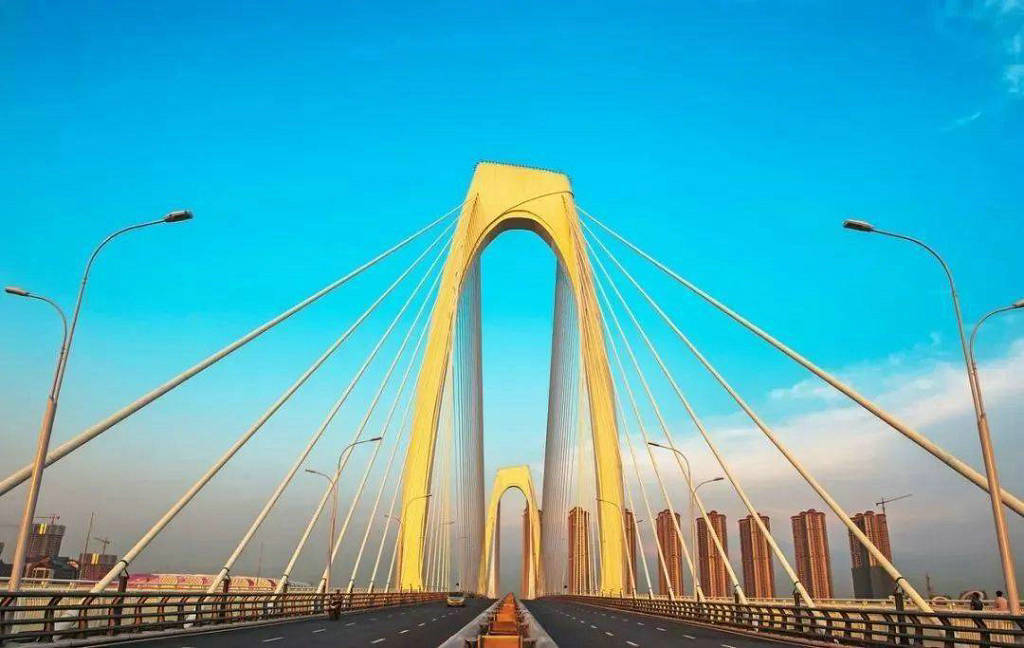

  全长945米,桥梁总宽38米,为城市主干道6车道,设计荷载为城-A。桥跨组成为2×35米预应力混凝土连续梁(引桥)、(64米+106米+430米+106米+64米)混合式叠合梁斜拉桥(主桥)、3×35m预应力混凝土连续梁(引桥)。斜拉桥中跨410m长度范围内主梁为钢混叠合梁,两侧边跨各180m长度范围内主梁为预应力混凝土梁。主塔为钢筋混凝土异型结构,外形总体上呈椭圆形,塔冠为壮族传统头巾的艺术抽象,整体造型简约现代。
