通阳大桥
〈金沙江〉〔〕[]{滇·昭通市昭阳区炎山镇蜀·凉山州金阳县芦稿镇}

通阳大桥

通阳大桥

通阳大桥

通阳大桥

通阳大桥

通阳大桥

通阳大桥

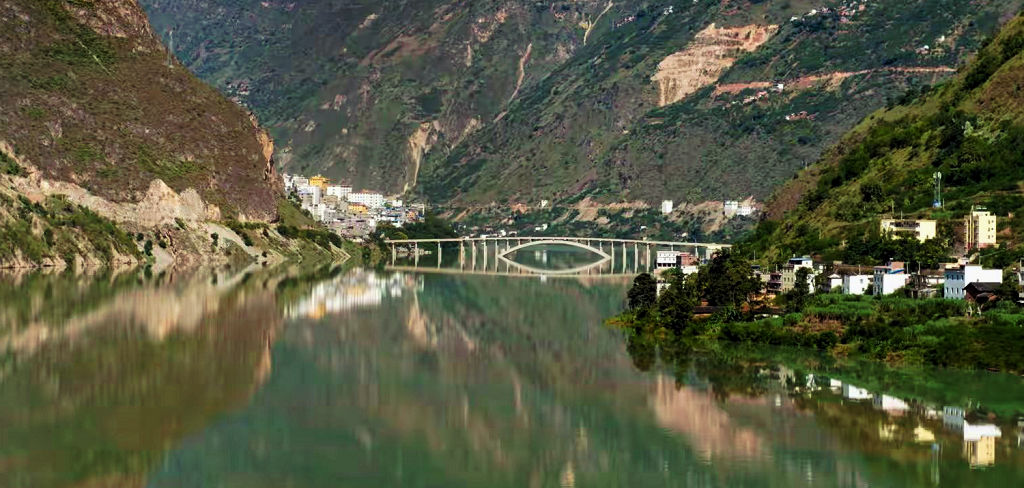

    通阳大桥跨越金沙江,连接四川凉山州金阳县和云南省昭通市昭阳区炎山乡,建成后的通阳大桥是联系川滇两岸人民的一座大桥,也是昭阳区的一条重要出省通道。通阳大桥由川滇两省共同投资3835万元修建,该工程于2005年12月正式动工修建,全长507.825米,主桥净跨188米,桥梁宽10米,加引道总长1755.3千米,总投资为3835万元。工程采用吊装工艺,先预制拱圈再九段吊装,同类设计单拱跨度居亚洲第一。建成后,对昭通市和凉山州经济发展将起重要作用。
  2009年2月18日,建成通车。

  金沙江通阳大桥是云南和四川两省交通厅共同投资、以凉山州交通局为业主建设修建的,横跨金沙江的单孔高架桥。该桥的建成,结束了金阳人民入滇,昭阳区人民出川全靠溜索、吊桥的历史。为两岸人民脱贫致富打开了交通瓶颈。

  金沙江通阳大桥位于四川省凉山州金阳县芦稿镇茅坪子,是跨越金沙江、连接四川省凉山州金阳县和云南省昭通地区昭阳市的过江大桥,为四川省省道 210 线连接云南省国道 213 线的关键工程,大桥全长 507.825米,其中主桥长 196.8 米,四川岸引桥长 128.025 米,云南岸引桥长 183米。
  设计荷载:汽-超 20 级,挂-120,人群-3KN/m2;桥面净宽:净-9+2×0.5m 安全带,桥梁全宽 10m;设计洪水频率:P=0.33%;地震基本烈度:Ⅶ度,地震动峰值家速度为 0.125g。
  桥型采用上承式钢筋混凝土悬链线箱形拱,主桥主孔净跨径 L0=188米;净矢跨比 f0/L0=1/4;拱轴系数 m=2.099。拱上结构为立柱、盖梁、钢筋混凝土空心板;下部结构为重力式桥墩。引桥上部结构为(5×25m)+(7×25m)预应力空心板,下部结构为桩柱式桥墩,交界墩为双柱式矩形变截面实心墩;四川岸引桥台为桩柱式轻型桥台,云南岸引桥台为重力式 U 型桥台。5 号主桥墩设置预应力锚索,用于 5 号桥墩的拱座及基础与其后的岩体相连接。
  主拱横断面由 5 个箱组成,单箱宽 1.6m,拱圈横断面全宽 8m;单箱预制高度 2.78m,拱背设置 10cm 厚的现浇层。拱圈采用预制吊装方法施工,单箱分九段预制安装,全桥拱箱共 45 个吊装节段,拱箱节段最大净重量 G=71t。拱箱节段全部吊装完成,接头焊接完毕后,浇筑纵横接缝及拱背现浇层混凝土,整体化拱圈。


    资源来源——
