九江长江大桥
〈长江〉〔〕[]{赣·九江市浔阳区 〓 鄂·黄冈市黄梅县小池镇}

九江长江大桥

九江长江大桥

九江长江大桥

九江长江大桥

九江长江大桥

九江长江大桥

九江长江大桥

九江长江大桥

九江长江大桥

九江长江大桥

九江长江大桥

    九江长江大桥始建于1973年12月,由铁道部大桥工程局勘察设计,第215桥梁工程处组织施工。它是继武汉长江大桥之后,我国在长江上建造的第八座大桥,也是我国目前最长、工程量最大的铁路、公路两用桥。无论是桥的设计、施工工艺,还是新型建筑材料的使用等方面,都反映了我国迄今最先进的建桥水平。
  九江长江大桥铁路桥长7675米,公路桥长4460米,江中有桥墩10个,共架设11孔钢梁,最大跨度216米,最小跨度126米。整个大桥设计新颖,造型优美,工艺独特,雄伟壮观。大桥铁路引桥采用的无碴无枕预应力箱形梁,在我国建桥史上还是第一次。主河槽216米宽的大跨度,也居全国桥梁之首。
  我国第一次试验的15锰钡氮新钢种在这座桥上首先使用。这座桥使用的钢材、水泥、木材等建筑材料,创造了我国建桥史上的最高纪录。九江大桥墩顶到基础最低底面,相距64米,相当于一座22层高的楼房。从钢梁拱顶到基础最低底面,高达132米,相当于一座45层的特大高楼。九江水域地质情况复杂,水深流急,施工难度较大。施工单位在基础工程中采用了双壁钢围堰、泥浆套下沉和空气幕等一系列新技术、新工艺,保证了工程质量,受到我国著名桥梁专家茅以升很高的评价。
  1992年,九江大桥公路桥正式建成通车,1995年大桥铁路桥贯通。大桥全线通车后,成为京九铁路的枢纽,对加强我国南北交通运输,促进华东、中南经济建设、文化交流和旅游事业都具有重要的战略意义。九江长江大桥北岸是湖北省黄梅县的小池镇,南岸位于九江市区的白水湖,现已成为游客观光的一个新景点。大桥附近有琵琶亭、锁江楼塔,相映成趣。

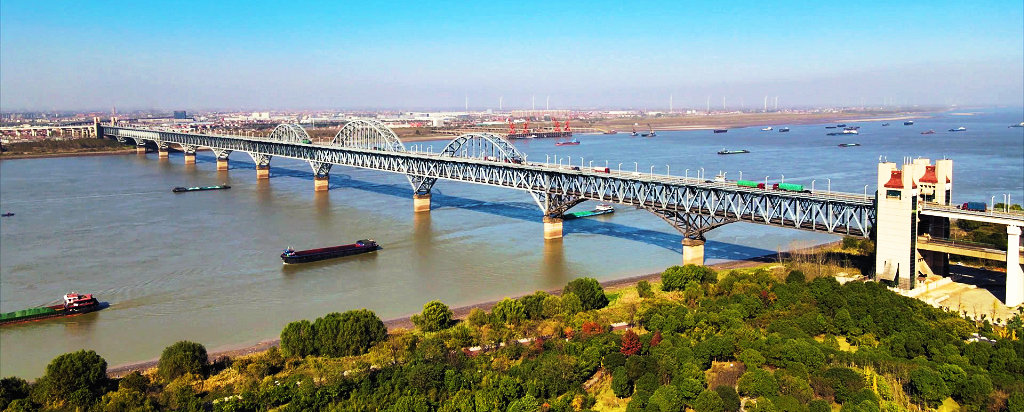

  九江长江大桥为双层双线铁路、公路两用桥,由正桥和南北两岸的公路、铁路引桥组成。

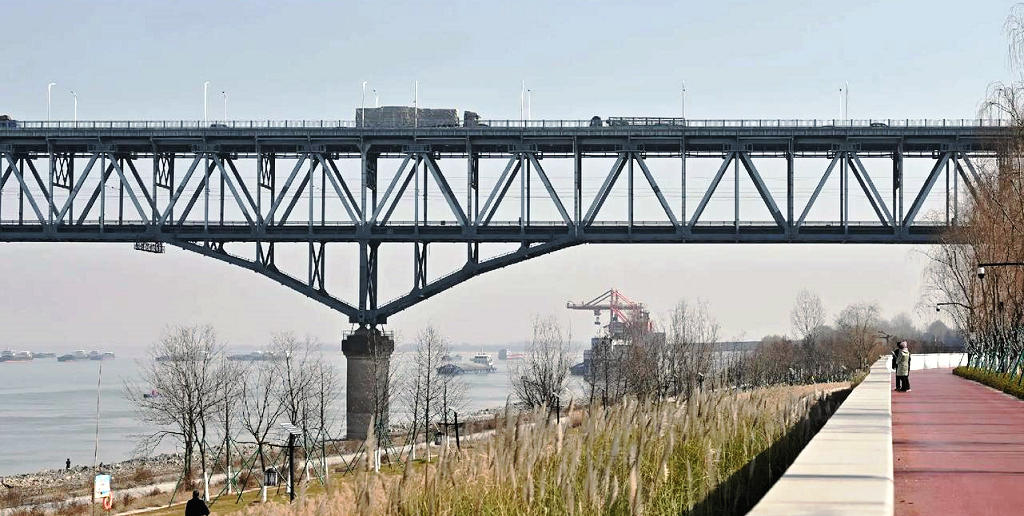

  其中江上正桥长1806米,10个桥墩,11孔钢梁,不论长度和跨度为160米的普通钢桁梁外,主航道为三孔刚性桁、柔性拱,桁高16米,跨度为180米,中间一孔最大跨度达216米,最大知高32米。采用十五锰钡钒氮高强度低合金钢种制造,钢板最大厚度为56毫米,并用直径27毫米的高强度螺栓铆接钢梁杆件。
  正桥公路在上层,三大拱范围外,行车道宽14m,两侧各设宽2m的人行道;三大拱部分,行车道11m,拱外侧各设3.75m的机动车道及1m宽的人行道。
  铁路在下层,双线间距4.2m。铁路为中-活载(检算预应力箱梁为中-26级);公路按汽-20设计,挂-100验算;人群为3.5KN/m2。通航净空高度24.0m,净宽160.0m,按3孔布置。地震按设计烈度7°设防。
  正桥钢梁共11孔,所有钢梁均为栓焊结构。正桥全长1806.712m,江中10个桥墩,两岸各1个桥台,铁路引桥南岸1428.444m;北岸4440.934m,铁路部分全长7676.09m。引桥均采用40m的无碴无枕预应力混凝土简支箱梁。每孔2片箱梁。公路引桥南岸引桥长1347.02m,北岸引桥长1306.389m,公路部分引桥长4460.122m,均为40m预应力混凝土T梁,每孔8片。
  1996年度中国建筑工程鲁班奖;
  1997年铁道部科技进步特等奖;
  1998年度建桥新技术国家科技进步一等奖。
