新黄河特大桥
〈黄河〉〔〕[黄韩侯铁路桥]{秦·渭南市韩城市龙门镇晋·运城市河津市清涧街道}

新黄河特大桥

新黄河特大桥

新黄河特大桥

新黄河特大桥

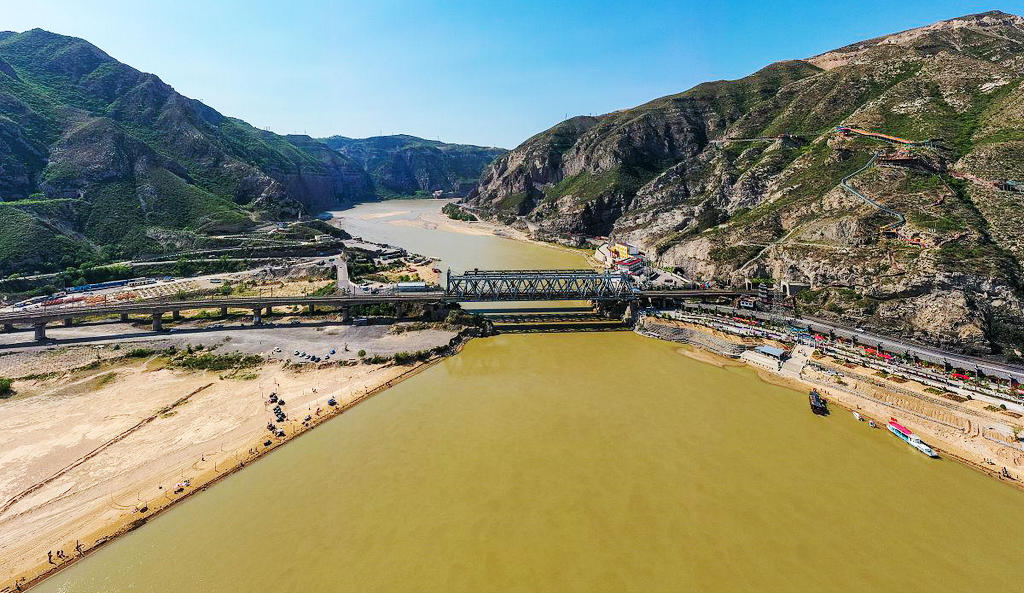

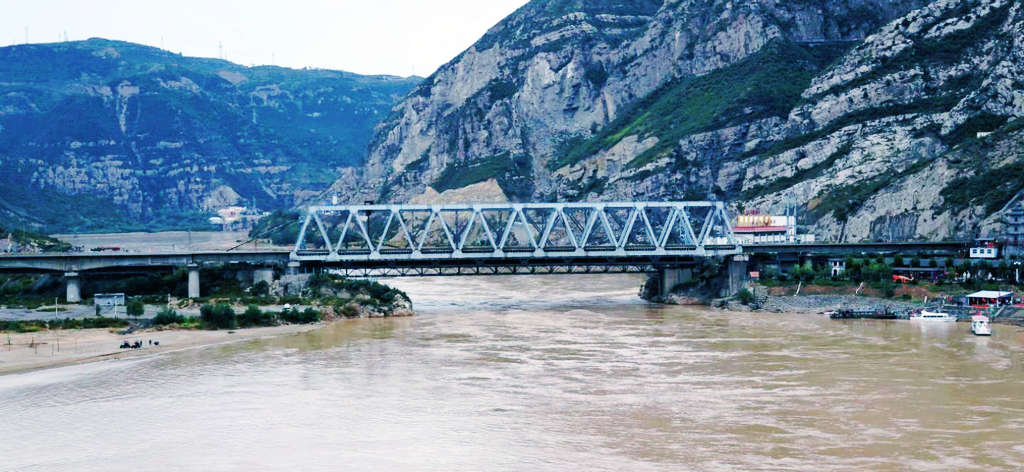

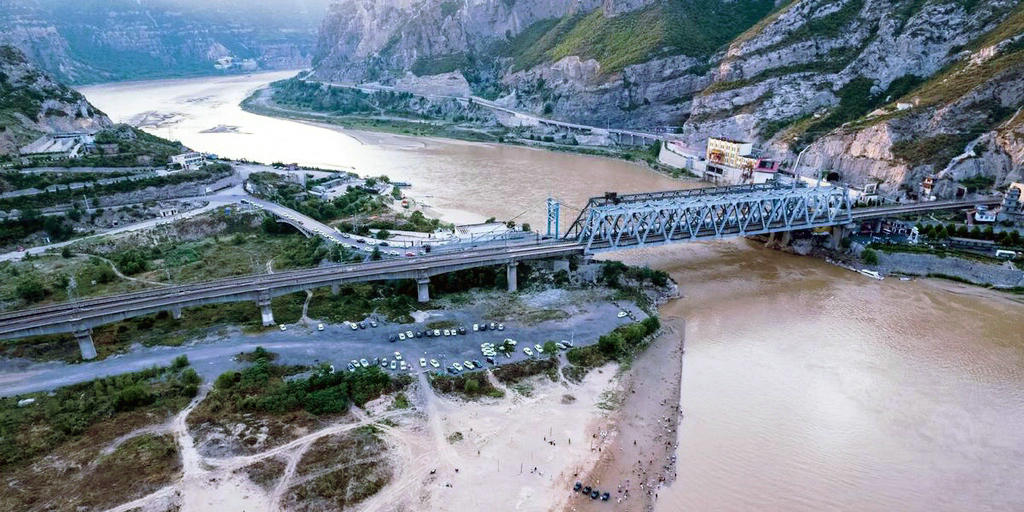

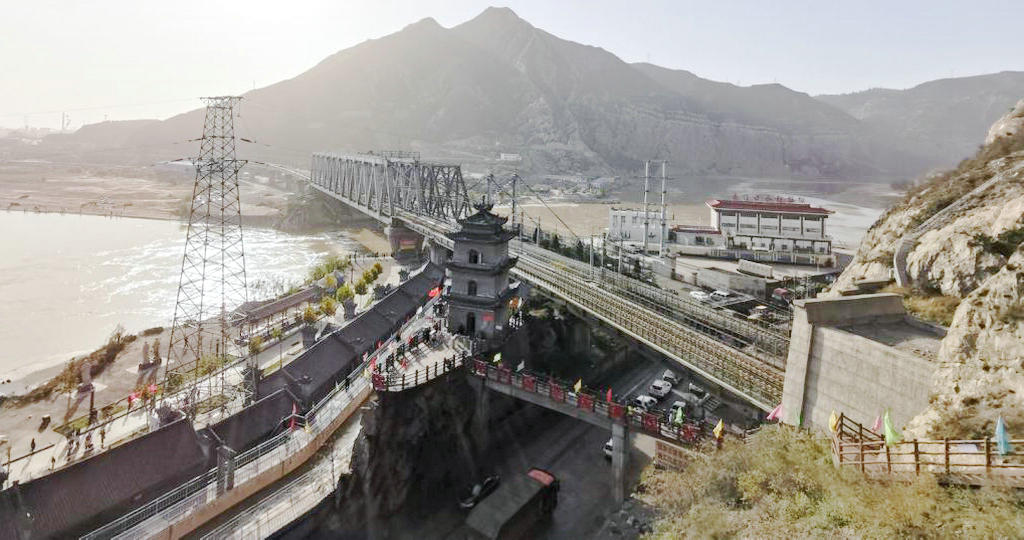

    黄韩侯铁路新黄河特大桥位于陕西省韩城市和山西省河津市交界黄河卡口处。主桥采用1米至156米简支钢桁梁跨越黄河主河道,为目前国内最大跨度铁路简支钢桁梁。该桥被中国铁路总公司列为黄韩侯铁路重难点工程及主要节点工期控制性工程。

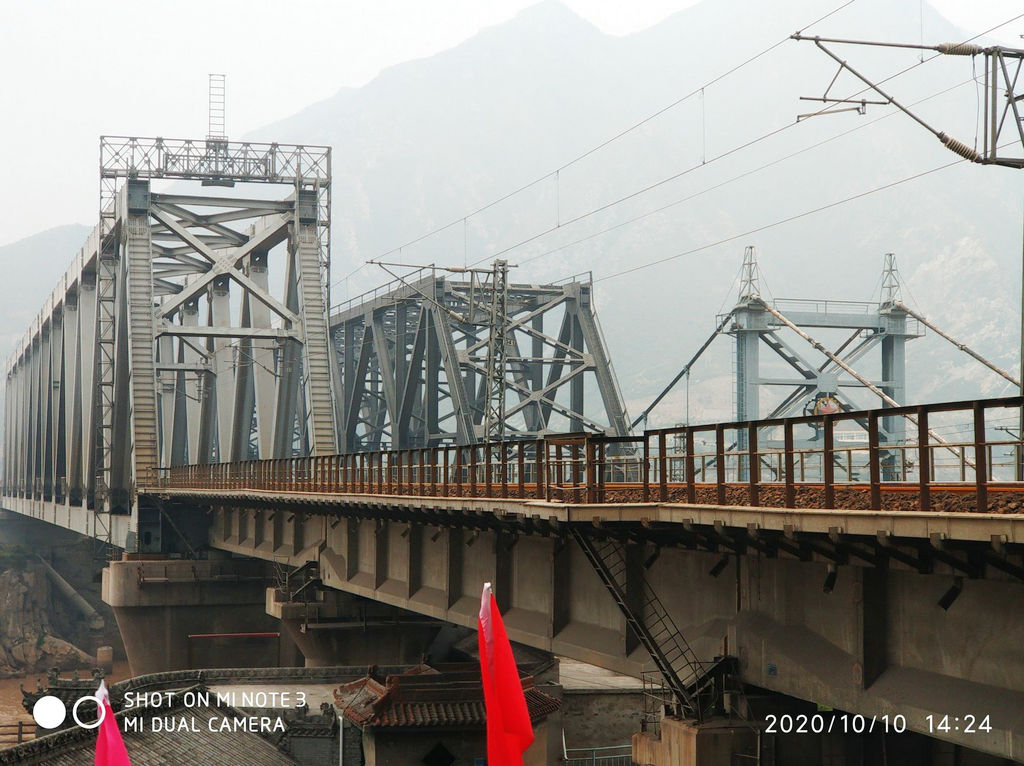

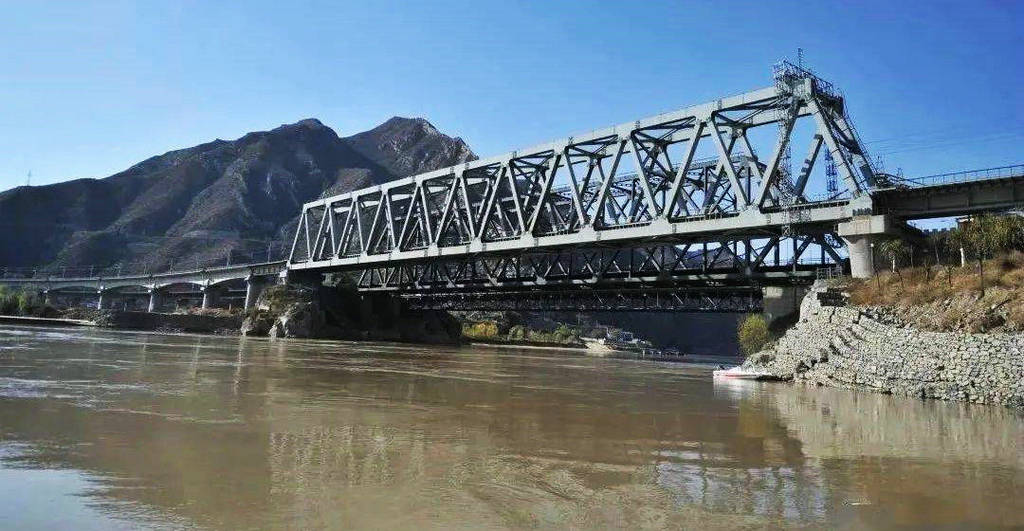

  钢桁梁为无竖杆整体节点平行弦三角桁架下承式简支钢桁梁,主桁中心距8.6米,桁高17米,跨度156米,杆件最重38.79吨,全桥总重2173吨。该桥采用64米长导梁顶推方案架设,在新建桥位下游13米处搭设临时支架,减小导梁悬臂长度,通过长导梁分阶段顶推完成。同时,钢桁梁采用大吨位履带吊装杆件,在临时支架上纵向分段逐节间拼装,经高位落梁后,完成钢桁梁架设。为满足安装支座空间,落梁0.4米后安装支座。落梁采用8台400吨液压千斤顶,每次落梁高度为千斤顶80%行程。
