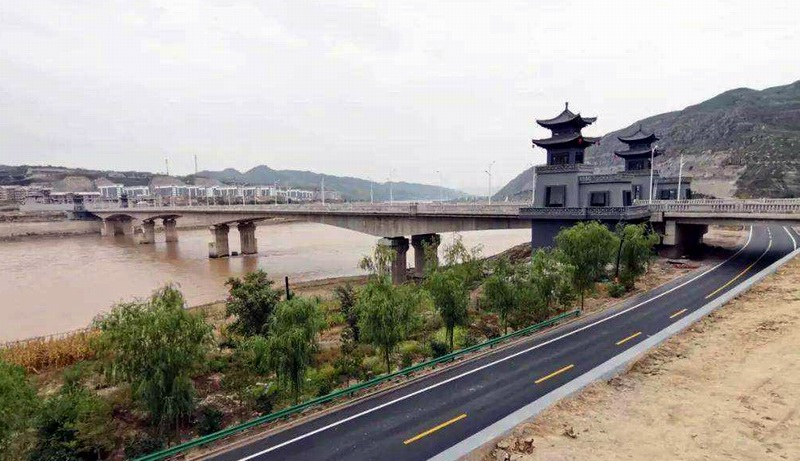

孟门黄河大桥项目地点位于山西柳林孟门镇与陕西吴堡寇家塬镇境内，又称“柳林黄河大桥”。建成通车后，将基本取代竣工于1969年的军渡黄河大桥。

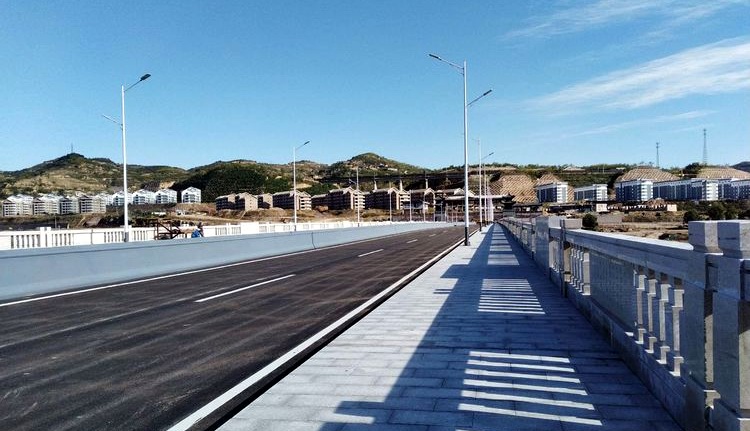

孟门黄河大桥采用双向四车道一级公路技术标准，桥面宽度27米，设计行车速度80公里/小时。大桥连接线采用二级公路技术标准，行车速度60公里/小时，路基宽度10米。项目总投资约1.93亿元。
位于右岸李家沟村下游附近跨越黄河距孟门镇约3.3km处，总桥长约501.6m，与黄河主流夹角约90°。桥位三地质条件较好，河道顺直，桥位轴线与河道主流线基本垂直，河势稳定，符合黄河防洪、防凌要求。
桥型连续梁桥方案桥长501.6m，桥跨布置为69+3×117+69m，为3主孔预应力混凝土连续梁桥。推荐桥型方案具有受力明确，施工工艺成熟，车辆运营中噪音小，养护费用较低等优点，适合黄河防凌、防洪、多泥沙淤积的特点。
推荐桥位处推荐桥型桥面高程的确定：受古贤水库的影响，推荐桥位处百年一遇洪水位为洪水水位662.91m，考虑冲高2.80，壅水0.3，因此设计水位为666.01m。再按照桥梁相关规范的要求考虑0.25m的安全高度，1m的支座组合高度，7.5m的梁高，0.2m的桥面铺装，综合计算得到桥面高程为674.96m，取为675m；通航水位为660.18m，四级通航通航净空为8m，考虑4m的梁高，计算得到桥面高程为672.18m。因此推荐方案桥面高程不受通航水位的控制，受百年一遇洪水位的控制，桥面高程为675m。推荐方案采用主跨117m的连续梁桥，具体方案为：桥长501.6m，桥跨布置为69+3×117+69m，为3主孔预应力混凝土连续梁桥。
|
|
