卡哈洛金沙江大桥

〈金沙江、长江〉〔〕[宜攀、沿江高速桥]｛滇·昭通市永善县黄华镇

蜀·凉山州雷波县卡哈洛乡｝

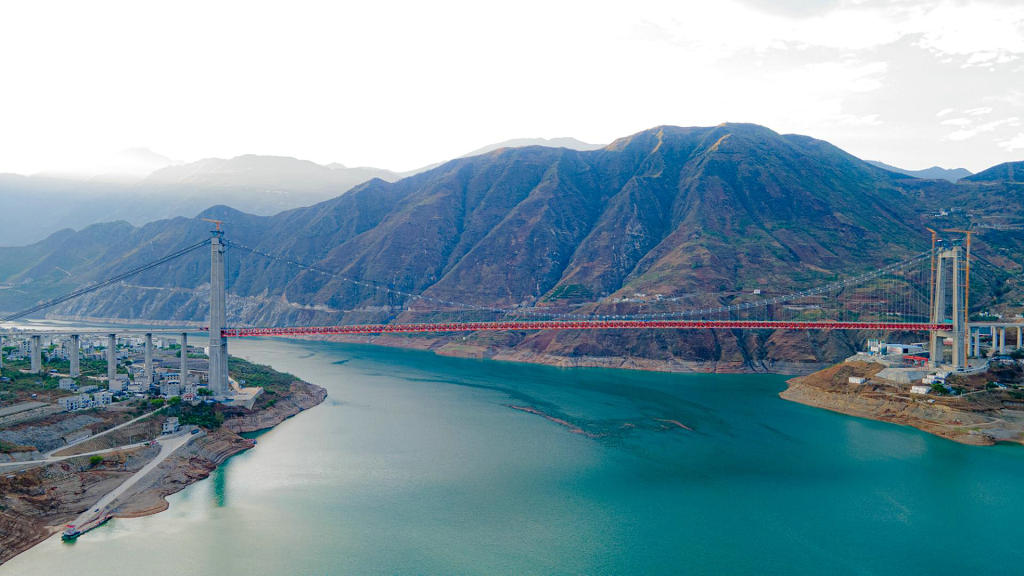

	四川卡哈洛金沙江大桥位于川滇交界，横跨金沙江及溪洛渡水电站库区，与云南省大永高速相连，主桥为1030m单跨钢桁梁悬索桥，四川岸主塔高175m，锚碇采用重力锚+框架基础，云南岸主塔高197m，锚碇采用重力锚+扩大基础。本次浇筑的云南岸主塔第九节段整体长8.7m，宽6.2m，高6.0m，浇筑方量为160m3，安装的两岸主塔下横梁波形钢腹板总重约340.8吨。　　雷波县的卡哈洛金沙江大桥全长2514米，其中主桥桥长1030米。位于四川省卡哈洛乡与云南省黄华镇交界处，大桥主体结构为两岸钢管组合塔、两岸重力式锚碇及主缆。该桥采用两塔两锚固定支撑，其结构形式和原理，与清康熙年间架设的泸定桥类似，其中位于河两岸的两塔是支撑点，从塔往外延伸的两锚是固定点，悬索穿过主塔，在两锚处固定、拉平，形成平坦桥面。400多年后的今天，这种不需在水中立墩、材料用量较少、施工灵活、以柔克刚的悬索桥，从103米拉伸到1030米，正创造着中国桥梁史的又一个奇迹。
