祝官屯水闸
〈鲁运河、京杭大运河〉〔〕[]{冀·衡水市故城县建国镇鲁·德州市武城县老城镇}

祝官屯水闸

祝官屯水闸

祝官屯水闸

祝官屯水闸

祝官屯水闸

祝官屯水闸

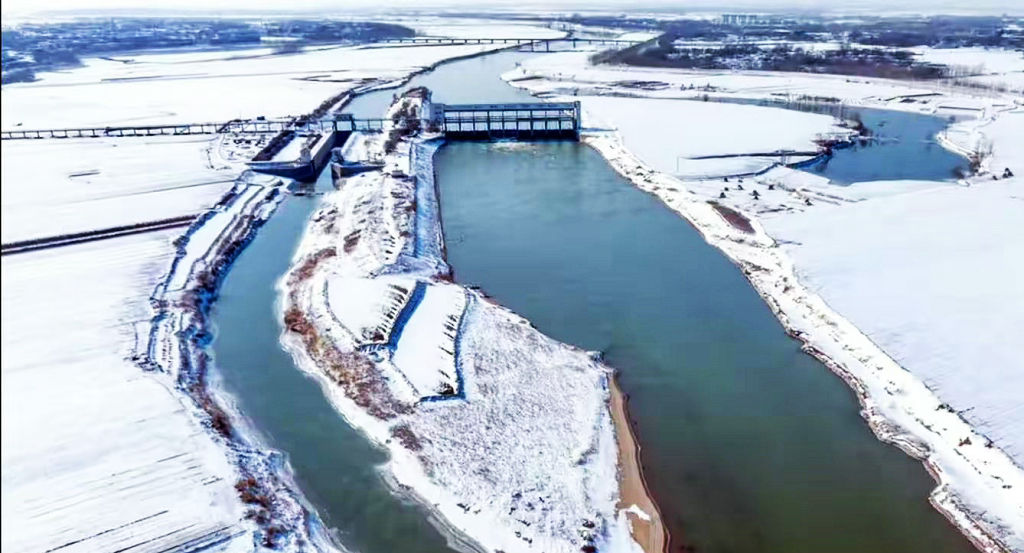

    武城县祝官屯运河水利枢纽(祝官屯水闸),位于武城县祝宫屯村西卫运河主河槽上,由节制闸、船闸两部分组成。
  山东省交通局设计,德州地区水利局安装队施工,于1974年4月至1977年春建成。投资757万元。节制闸共9孔,每孔净跨10米,闸口高6.67米,闸总长105、6米。
  船闸在节制闸左则,两闸中心距130米。船闸标准为100吨级,上闸首宽12米、长12米,下闸首宽12米、长16米。1967-1978年10月,增建枢纽超洪桥。闸桥全长430米,桥面宽2.5米。
  现因卫运河无水断航,船闸尚未投入运用。
  祝官屯运河水利枢纽,在武城运河新大桥北一公里处,环境幽雅,风景独特,每日都有游人慕名前来游玩参观。

  祝官屯枢纽工程位于武城县老城镇祝官屯村西的卫运河主槽上。上距临清市44.7公里,下距四女寺49.2公里。工程主要作用是在卫运河水量不足时,壅高水位,解决临清市至祝官屯区间复航问题。
  枢纽工程由节制闸和船闸两部份组成。节制闸按卫运河排涝流量1150立方米/秒,行洪流量4000立方米/秒设计,5000立方米/秒校核。闸上排涝、行洪设计水位分别为26.27米及31.34米,校核水位为32.45米。闸前正常蓄水位为26.27米,最高蓄水位26.77米,蓄水量分别为1263万及1763万立方米。节制闸共9孔,每孔净宽10米,门高6.67米,为平板翻转平卧钢结构闸门,闸总宽105.6米,闸底板长15.6米,底高程为20.1米。闸室三孔一联,用缝墩分开,缝墩厚2.0米,中墩厚1.2米。闸上铺盖长25米,其中钢筋混凝土护底长15米,水泥沙浆砌石护底长10米。护坡总长3.5米。闸下护底总长73.7米,其中钢筋混凝土消力池25米,浆砌块石水平海漫斜坡段长15米,防冲槽长11米,厚1.5米,下游护坡总长73.7米。闸下消能按水工模型试验成果,采取一池两槛消能型式。混凝土护坦及水平海漫下部均设四级反滤。
  船闸在节制闸右侧,两闸中心线相距130米。船闸标准为100吨级。由上下游引航道、上闸首、闸室、下闸首组成。上游引航道宽25米,边坡1:3,直线段长300米,偏角14度。以曲率半径500米的圆弧与卫运河主槽相接,迎水裹头用浆砌块石防护。下游引航道底宽25米,边坡1:3,离下闸首700米处与卫运河主槽相接,端部用浆砌石防护;上闸首宽12米,长12米,闸底高程21.07米,为钢筋混凝土结构,设平板翻转平卧钢闸门,2× 25吨卷扬启用机一台。闸室宽12米,总长140米,室底高程19.27米,闸室两侧为薄壁空箱式钢筋混凝土挡土墙,墙顶高程29.27米;船闸下闸首孔宽12米,长16米,门坎高程19.27米,为一整体式钢筋混凝土结构,采用人字型钢闸门及齿杆式启闭机。泄水采用断面为2×2米的短廓道。
  祝官屯枢纽由山东省交通局设计,德州地区水利局安装队施工,工程自1974年4月12日开工,至1977年春竣工。1976~1978年,增建枢纽超洪便桥。桥位自节制闸经船闸上闸首,接卫运河右岸大堤。闸桥全长430米,桥面宽2.5米。1977年汛前,在节制闸与船闸之间的中心岛,沿边坡修建了护砌工程,长640米,完成石方4346立方米。 1977年工程验收后移交水电部十三工程局河道分局管理。1981年,将祝官屯闸收归水电部漳卫南运河管理局直接领导。 下设卫河管理处祝官屯枢纽管理所管理。
  2009年3月,祝官屯枢纽节制闸和四女寺枢纽北进洪闸经海委鉴定为三类闸后相继通过水规总院核查,并列入全国大中型病险水闸除险加固专项规划。
  2012年8月26日开工,漳卫南运河祝官屯枢纽节制闸进行了除险加固。总投资5389万元,工程于2013年12月24日完工,完成了对祝官屯枢纽节制闸的除险加固,并新设了自动化系统,完善了管理设施。 于1974年4月至1977年春建成。投资757万元。祝官屯工程建成后在汛期拦蓄洪水,节制闸运用良好,平时解决周围各县的用水问题,发挥了巨大作用。
