天津市外环海河大桥

〈海河〉〔〕[绕城高速桥]｛｝

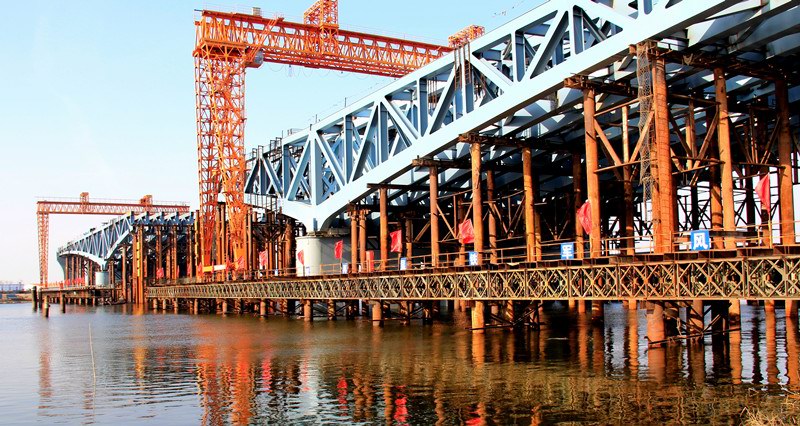

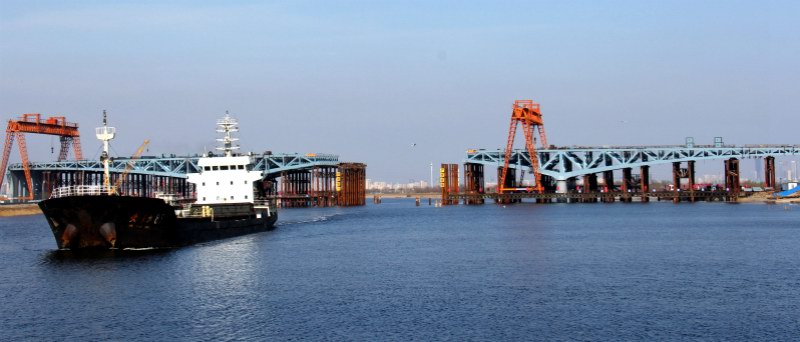

	天津滨海新区西外环高速公路海河特大桥由中铁十五局天津分公司承建，后来由于十五局内部整合撤销天津分公司，此项目改为中铁十五局七公司管理。海河大桥全长1640m，总投资3.6亿元，是全线最大的桥。其中，主桥上部结构设计采用（95m+140m+95m）三联跨桁梁架横跨海河槽，是国内最大的钢混组合全焊接桁梁桥。主桥桥面板设计为单幅宽度20.75m，厚度0.39m，强度C60，内设预应力钢束，与钢结构件间采用剪力钉和抗拔件连接。桥面板施工原设计在大桥合拢后分6步、9个节段完成。由于海河特大桥设计的独特性，施工难度极大。
