黄河大桥
〈黄河〉〔〕[郑焦城际铁路桥]{郑州市惠济区焦作市武陟县嘉应观镇}

黄河大桥

黄河大桥

黄河大桥

黄河大桥

黄河大桥

黄河大桥

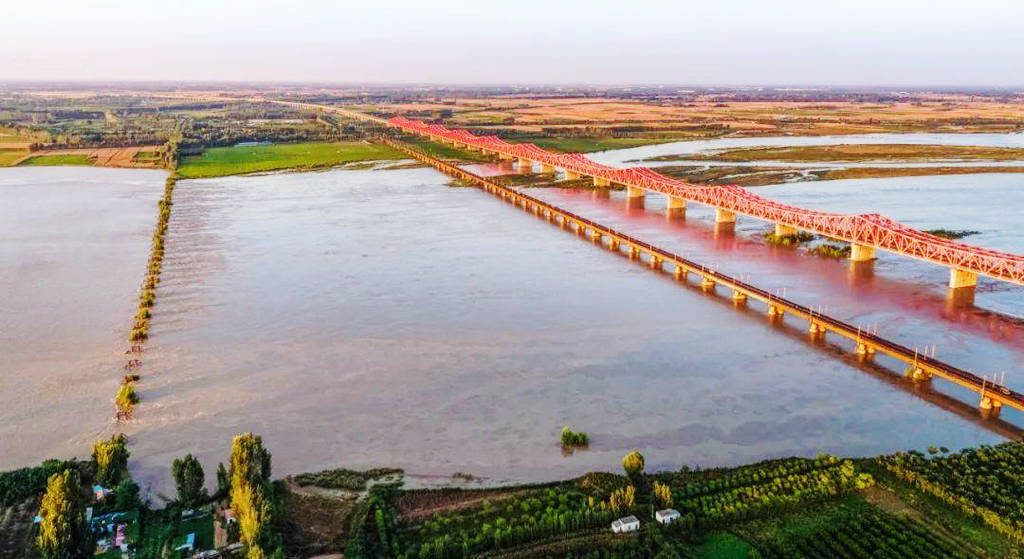

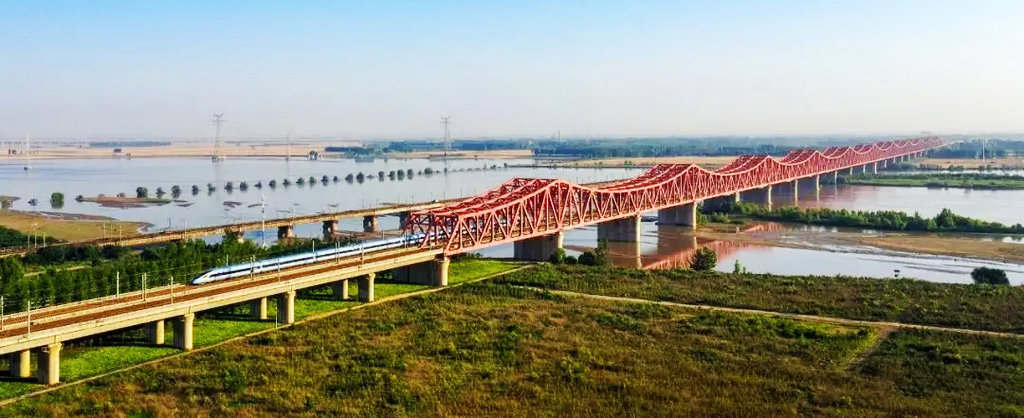

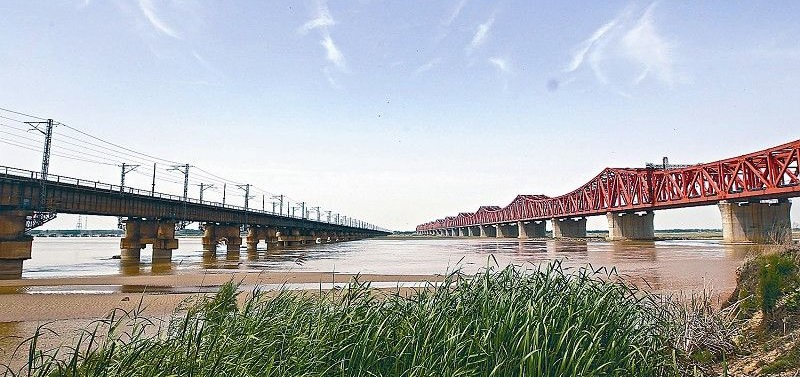

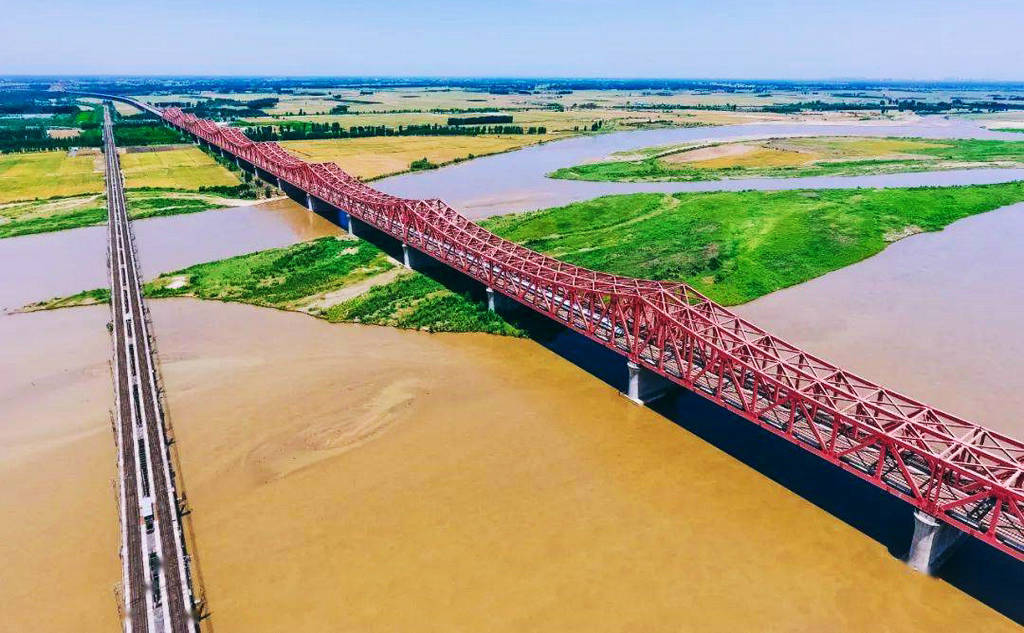

    郑焦城际铁路黄河大桥是位于郑州北面,跨越黄河的重要桥梁。郑焦城际铁路黄河大桥位于京广线郑州黄河铁路桥下游110米至190米处。该桥由中铁大桥局集团承建。郑焦城际铁路黄河大桥建成后,其上游原有京广铁路黄河大桥将停止使用,搬家至该桥,与郑州至焦作的城际铁路在该桥上并行。
  该桥是我国首座跨黄河四线铁路特大桥。大桥郑焦城际线部分全长9.63公里,设计时速为250公里;京广线部分全长11.28公里,设计时速为160公里;主桥为四线合建,全长2200米。

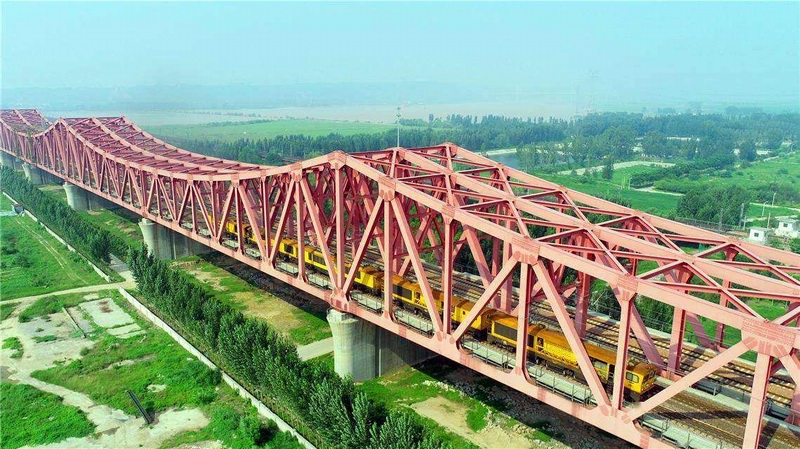

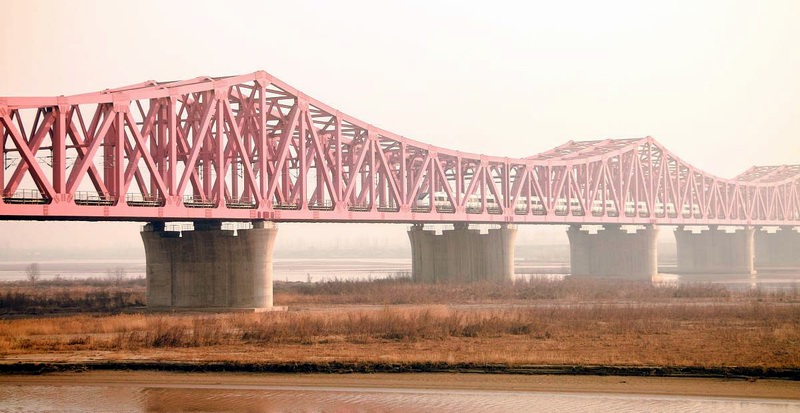

  郑州黄河大桥为郑焦城际铁路暨改建京广铁路跨越黄河的公用桥梁,为四线铁路特大型桥梁。本河段黄河主槽宽度约为2200米,主桥采用11联2×100米连续钢桁梁,滩地引桥以预应力混凝土简支箱梁为主,部分为简支T梁、连续梁及系杆拱。大桥主桥采用四线合建形式,引桥部分郑焦线与京广线各采用双线标准分行。
