沅陵县沅水大桥
〈〉〔〕[]{}

沅陵县沅水大桥

沅陵县沅水大桥

沅陵县沅水大桥

沅陵县沅水大桥

沅陵县沅水大桥

沅陵县沅水大桥

沅陵县沅水大桥

    1、沅陵沅水桥跨越沅水,桥址处于五强溪水电站库容区内。主桥采用4跨不对称预应力混凝土连续-刚构桥。最高桥墩达52.4m,为双肢薄壁柔形墩,引桥为9孔42m预应力混凝土连续梁。该桥主要特点:桥高水深,为解决现浇施工边跨搭设支架的困难,选用不对称分孔,并用顶推法施工边段;引桥及边段多点顶推选用特置新型盆式橡胶支座,施工时滑道与永久支座合一;顶推施工中改进水平千斤顶装置,并用微机控制顶推全过程。1991年建成。

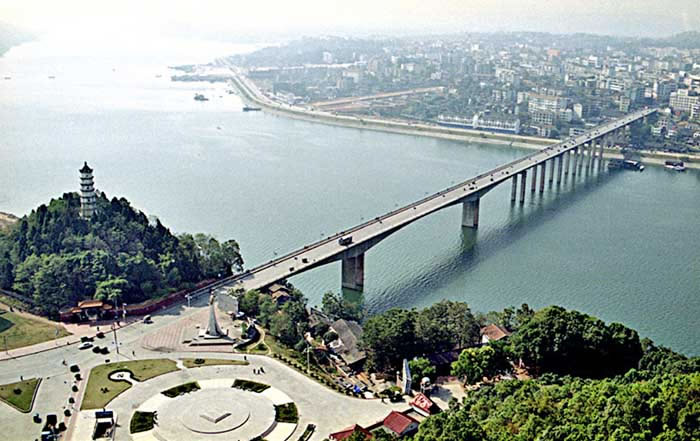

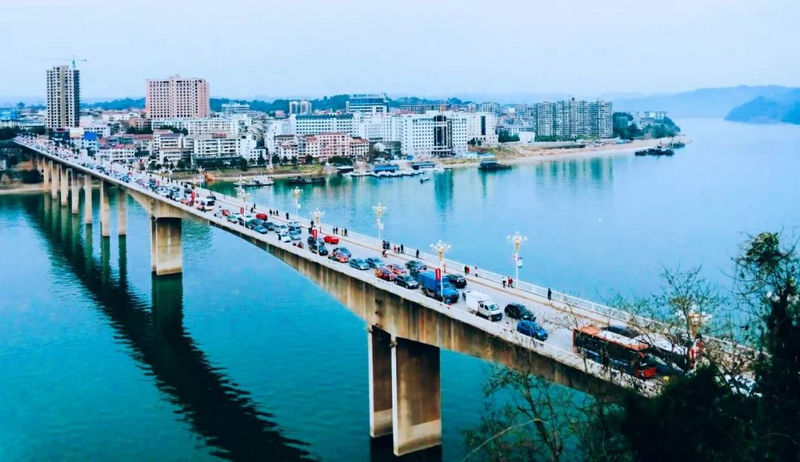

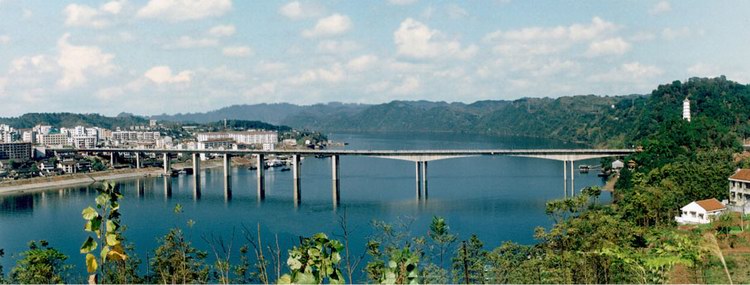

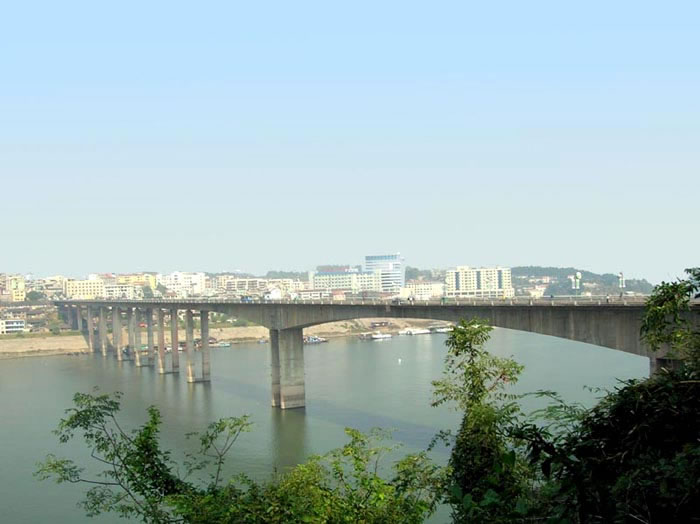

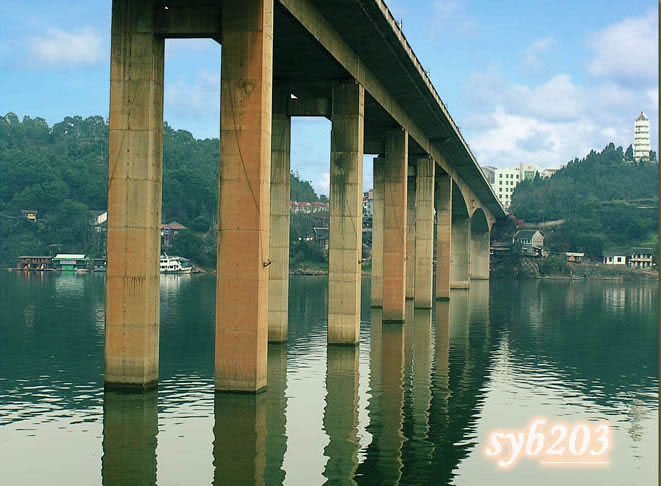

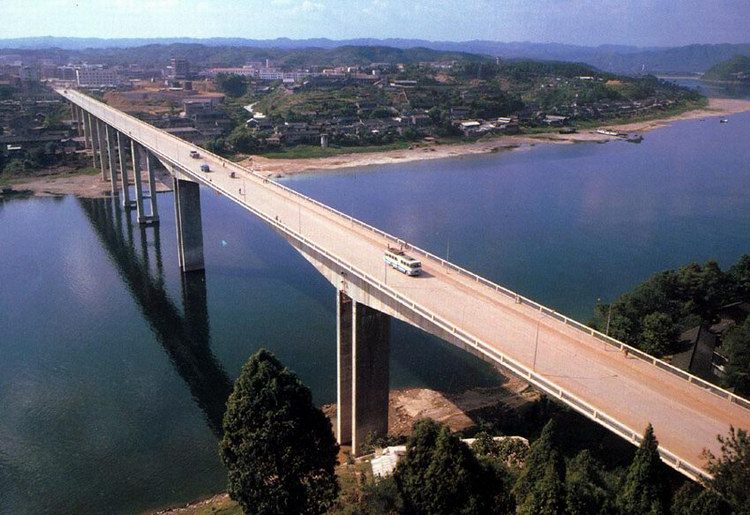

  2、沅陵沅水大桥,位于湖南省沅陵县跨越沅水,桥址处于五强溪水电站库容区内。桥全长767.3m,桥宽16m,主桥采用85+140+85+42(m)4跨不对称预应力混凝土连续—刚构桥。最高桥墩达52.4m,为双肢薄壁柔性墩,双肢中距6.8m,引桥为9孔42m 预应力混凝土连续梁。该桥主要特点:库区桥梁,桥高水深,为解决现浇施工边跨搭设支架的困难,选用不对称分孔,并用顶推法施工边段;主桥预应力采用300kNXM式锚具及无粘结构预应力筋设计;用小吨位千斤顶张拉大吨位钢索;引桥及边段多点顶推选用特置新型盆式橡胶支座,施工时的滑道与永久支座合一;顶推施工中改进水平千斤顶装置,并用微机控制顶推全过程;双柱式墩采用无帽梁结构,在柱顶下0.5m处设一系梁,节省材料,方便施工;基础采用φ3.5m大直径嵌岩钻孔桩。于1991年建成通车。
  湖南省交通规划勘察设计院设计,湖南省路桥公司施工。
