隆回县黄桥镇田凼坝水闸桥

隆回县黄桥镇田凼坝水闸桥

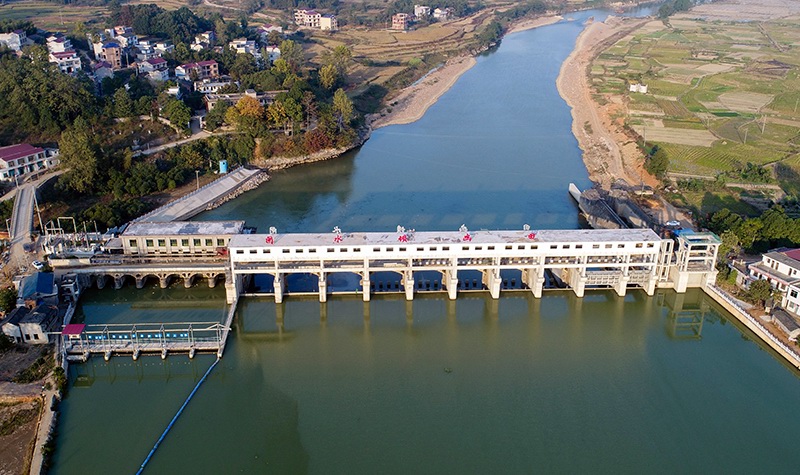

    田凼坝水闸位于赫水下游的洞口县黄桥镇雷霆村,距离洞口县城32km,控制流域面积2615km2,设计过闸流量4970m3/s。工程规模为大(Ⅱ)型水闸,工程等别为Ⅱ等,主要建筑物拦河闸属2级建筑物。是一座以灌溉为主,兼防洪、发电、航运等综合利用水利水电工程。

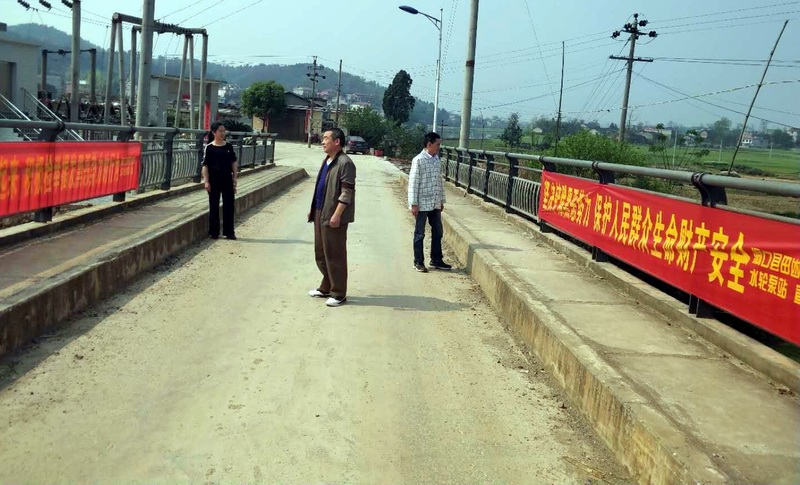

  水闸交通桥为一座石砌空腹式无铰板拱和现浇钢筋混凝土T梁组合桥梁,桥梁总长198.02 133.。桥面宽度为6.0 m。桥梁下部结构为桥墩、闸墩一体结构,横桥向宽度为12 113。南段为钢筋混凝土T梁桥,北段为石拱桥。拱桥自南向北跨径组合为6.85+9x11.1+4x5.2+4.5+3.5+2.2 In。拱桥主拱圈弧线,净矢跨比为1/5—1/3.14。主拱圈厚0.4 In,材料为M15水泥沙浆砌MU40块石。腹拱圈为圆弧拱,净跨为1.0~1.7 131,矢高0.3—1.5 m,厚30 cm,为M15水泥砂浆砌块石。全桥共29个腹拱。墩台为浆砌块石桥墩台,其中4。一13。墩之间采用混凝土外包,外包厚度15 em。
  田凼坝水闸交通桥建于1985年,经过30年的使用,桥面、桥拱均不同程度的出现裂缝、渗水、砂浆松散脱落、砌块断裂等安全风险。


    资源来源——
