| 湘潭市湘潭二大桥 |
| 〈湘江〉〔易俗河大桥〕[湘潭湘江二桥、二大桥]｛｝ |
|
|
 |
 |
 |
 |
 |
 |

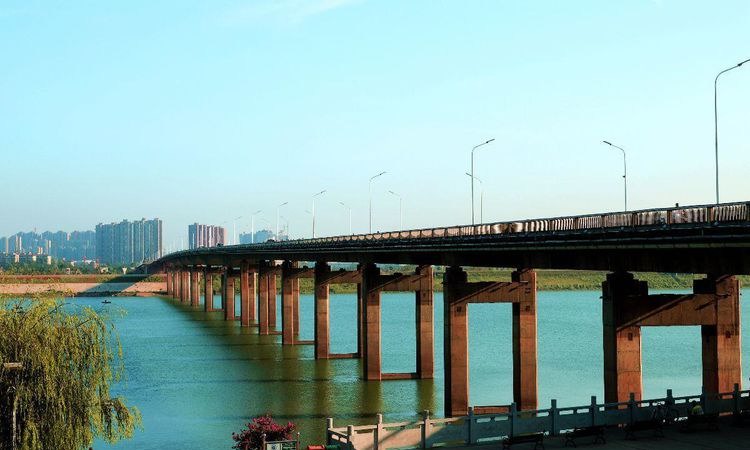

| 湘潭湘江二桥位于湖南省湘潭市向家塘，为一预应力混凝土连续梁桥。全长1830.5m，主桥分跨为50 5x90 50 7x42.84(m)连续梁；南北引桥分别为7x16 2x12(m)和2x15 11.42 49x16(m)简支空心板。桥宽20.5m，主桥采用斜腹板单箱单室箱梁，箱顶宽20.5m，底宽由8m变至9.16m；跨中梁高2.5m，根部高5.4m。采用三向预应力配筋，纵向预应力筋无下弯束。变高度梁采用平衡悬臂浇筑和悬臂拼装两种方法施工，等高度梁采用采用多点顶推法施工。主桥下部结构采用双柱式墩和大直径Φ2.8m、Φ3.5m钻孔桩基础，采用牙轮式旋转机施工。 | ||
| 资源来源—— | ||
 |
