永顺县海螺猛洞河大桥
〈猛洞河〉〔〕[张花高速桥]{}

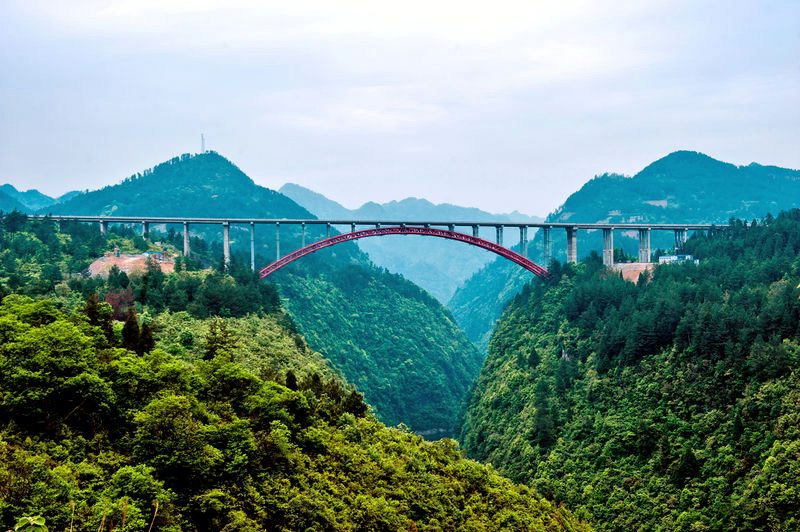

永顺县海螺猛洞河大桥

永顺县海螺猛洞河大桥

    海螺猛洞河大桥是湖南张花高速公路上唯一的一座钢管砼拱桥,由中交第四公路工程局承建。
  张花高速公路地处湘西北,位于张家界市和湘西自治州境内,终于湘西自治州的花垣县,与吉茶高速公路相连,途经张家界永定区及永顺、保靖、花垣三县。张花高速通车后,从吉首出发到重庆的时间将由8小时缩短到4小时。
  K85+344海螺猛洞河大桥起点桩号为K85+054.860,终点桩号为K85+633.140,桥跨布置为:5×30mT梁+252m(净跨径)上承式钢管混凝土拱桥+5×30mT梁,全长578.28m。
  主桥主拱圈为整体式结构,由两条拱轴组成,拱肋为等截面四管全桁式结构。主拱肋计算跨径L=255m,计算矢高f=46.364m,矢跨比为1/5.5,设计拱轴线采用悬链线,拱轴系数m=1.65。
  拱上建筑采用空腹梁式拱上建筑,桥面系左右幅分离,行车道板采用14×19.43m桥面连续简支小箱梁。
