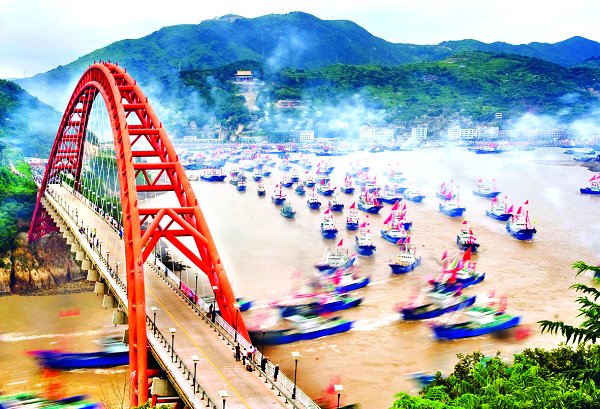

象山县石浦镇铜瓦门桥
〈〉〔〕[]{}

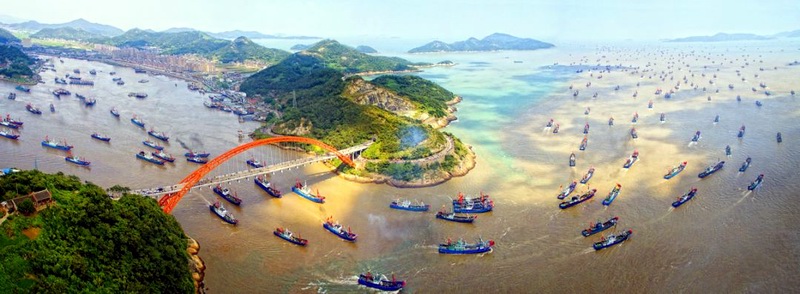

象山县石浦镇铜瓦门桥

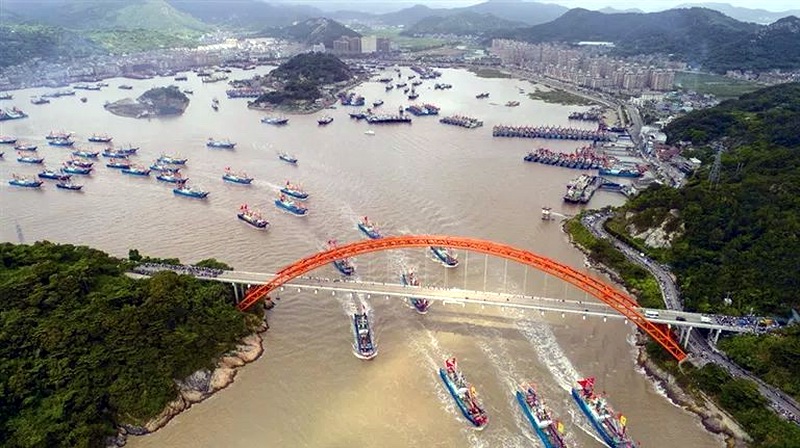

象山县石浦镇铜瓦门桥

象山县石浦镇铜瓦门桥

象山县石浦镇铜瓦门桥

    开工日期:1998年10月;竣工日期:1999年10月。
  象山铜瓦门大桥是连接东门岛与铜瓦门的跨海工程。桥跨布置:2×13m空心板梁+24×10m钢管砼拱+2×13m空心板梁,全桥总长292m,主跨长238m,桥面宽10m,主桥是提篮式钢管混凝土中承式拱桥,主桥一跨过海,矢高49.35m,矢跨比1/4.822,拱轴线为修正后的二次抛物线,主拱肋是由两根φ1150mm钢管作为弦管,φ510mm钢管作为腹杆的组焊桁架拱肋,两拱肋内倾形成17°夹角,桥面以上拱肋间设桁架式横撑。桥面系采用间距10m吊杆吊起预制的部分预应力混凝土横梁,横梁上安装钢筋混凝土空心板。
