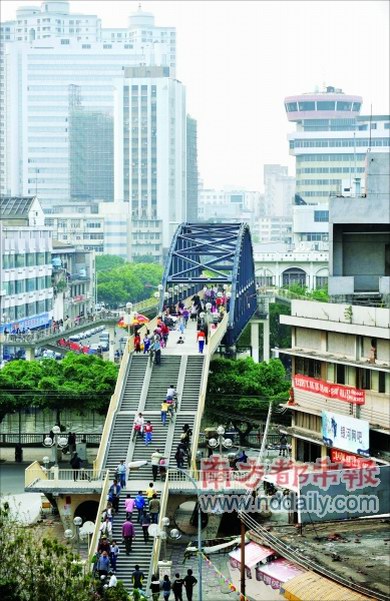

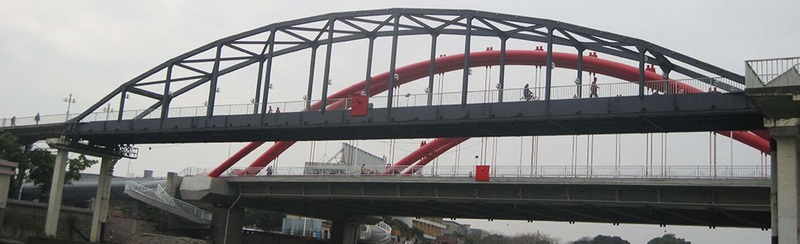

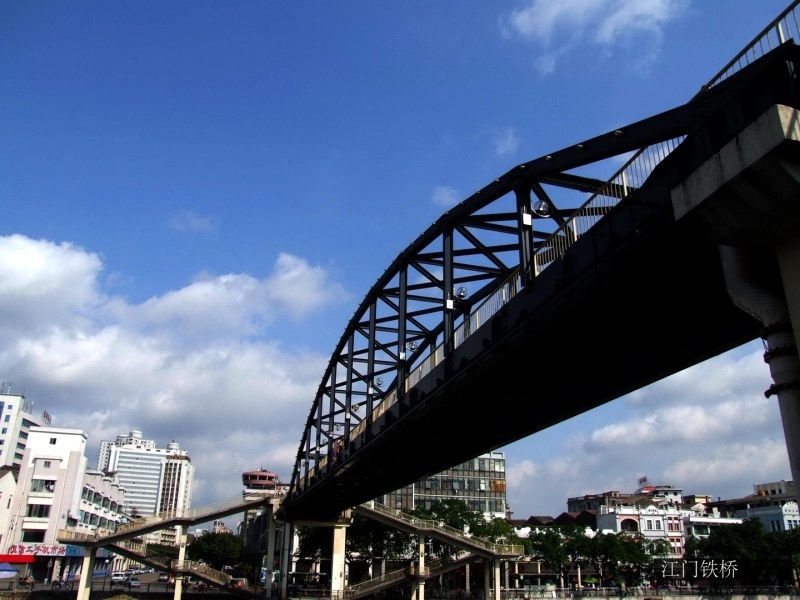

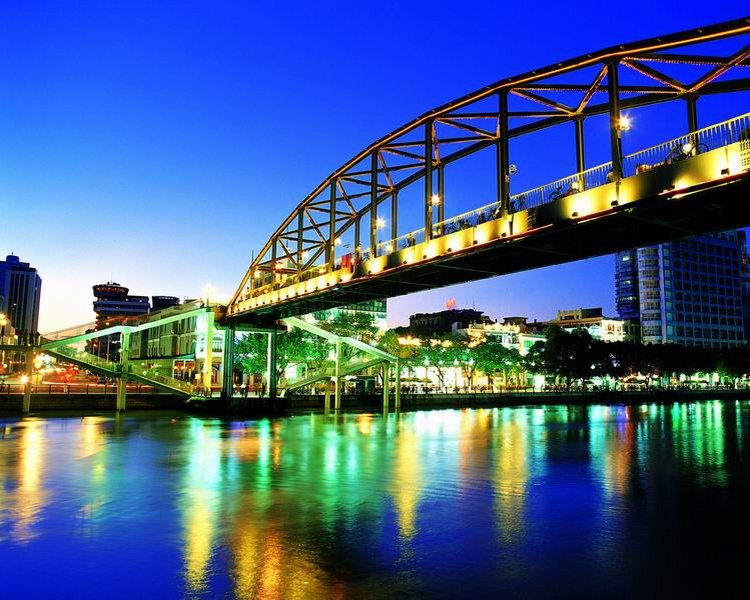

江门市江门铁桥 |
〈〉〔〕[]{} |
|
![]() |
![]() |
![]() |
![]() |
![]() |
连接蓬江区和江海区的江门铁桥只是人行桥,车辆无法通行。1984年建成的江门铁桥。 于1983年12月开工建设,1984年9月竣工。正桥跨度68米为当时国内最大跨度城市人行桥。分为正桥、南引桥及北引桥三部分。正桥结构形式为刚性梁柔性拱,计算跨度68米,刚性梁全长69米,柔性拱轴线为二次抛物线,矢高(到钢桥面顶)8米,为跨度的1/8.5。设计人群均布荷载为每平方米4kN,自行车集中荷载1.2kN,净宽5米。 |
||
![]() |
