旺苍县东河桥
〈〉〔〕[]{}

旺苍县东河桥

旺苍县东河桥

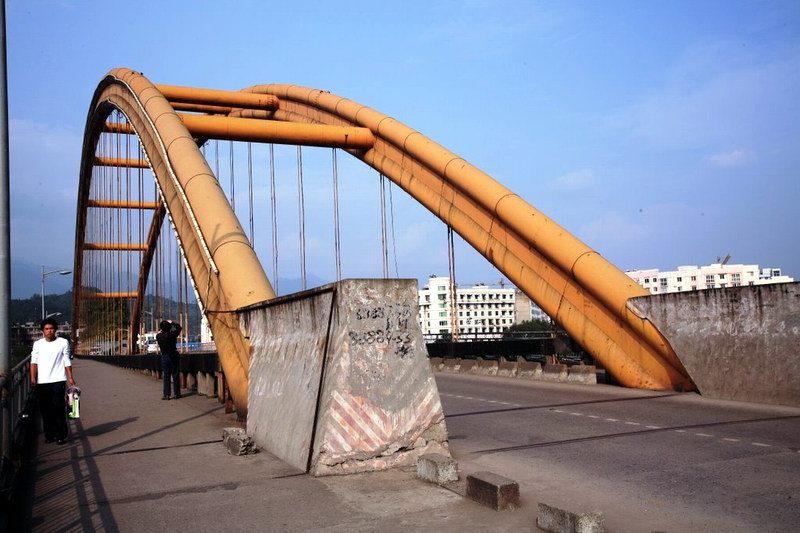

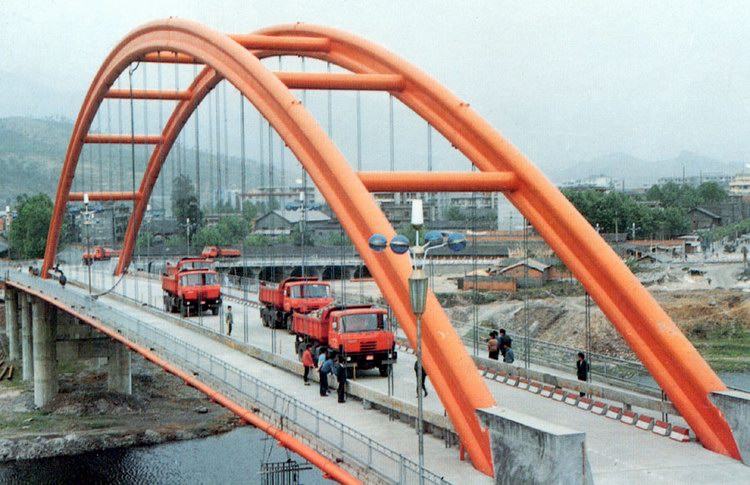

    旺苍东河桥为净跨115m下承式钢管混凝土预应力系杆拱桥,矢度1/6,全长248m,是在中国最早使用弗氏预应力锚具体系。两片拱肋间用直径800mm横撑连接以保持其稳定性,垂直吊杆用高强钢丝组成,以吊挂钢筋混凝土横梁。活载作用下拱脚的水平推力由系杆及桥墩共同承担。钢管拱肋实际上是一种复合材料,在破坏荷载作用下,钢管不仅起纵筋的作用,而且对混凝土起螺旋箍筋的作用,以提高构件的承载能力。在施工阶段,钢管起着劲性骨架的作用。1990年建成。
