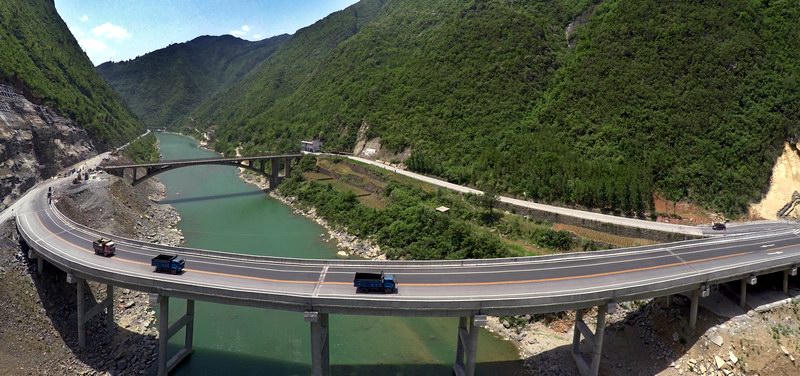

旺苍县罗家渡大桥

〈〉〔〕[]｛｝

	一、项目建设地点：拟新建罗家渡大桥位于原桥上游约120m处。 　　二、项目建设规模 　　（一）桥梁工程 　　桥梁总长389m，桥宽12.5m，15-25m预应力砼简支T梁。为节约投资，旺苍岸采用2孔16m钢筋砼T梁布设，双汇岸采用3孔16m钢筋砼T梁布设。 　　（二）主线引道工程 　　路线起点接旺（苍）宁（强）路，在k0+170.809处设置一平交并设置半径为51m的单圆曲线左转跨越嘉陵江后设置一平交并设置半径为56m的单圆曲线右转接上原路，全线引道设计里程长361m，路基宽12m。 　　路面结构层采用4.0cm细粒式沥青混凝土AC-13C+6.0cm中粒式沥青混凝土AC-20C+20cm4.0%水泥稳定碎石+20cm3.0%水泥稳定碎石+20cm级配碎石。 　　（三）支线引道工程 　　旺苍岸支线引道起于桥台处，长128m，双汇岸支线起于桥头止点，长73m。路基宽6.5米。 　　路面结构层采用5.0cm中粒式沥青混凝土AC-20C+20cm4.0%水泥稳定碎石+20cm级配碎石。 　　三、项目建设技术标准 　　（一）桥梁工程 　　1、设计行车速度：二级公路（V=40Km/h）； 　　2、设计荷载：公路-Ⅱ级； 　　3、设计洪水频率：1/100。 　　（二）引道工程 　　1、设计速度：主线40Km/h，支线20Km/h； 　　2、平面交叉：主流交通设计速度为40Km/h，路面内缘半径≥45m；次要交通设计速度15Km/h，路面内缘半径≥10m； 　　3、交通工程沿线设施等级：B级。
