纳雍县龙场镇龙井河特大桥

〈龙井河〉〔〕[织纳高速·两矮塔曲线预应力混凝土斜拉桥]｛｝

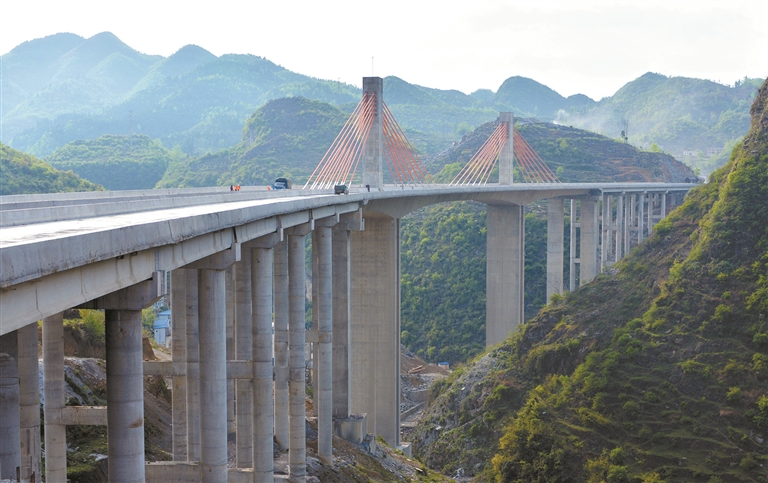

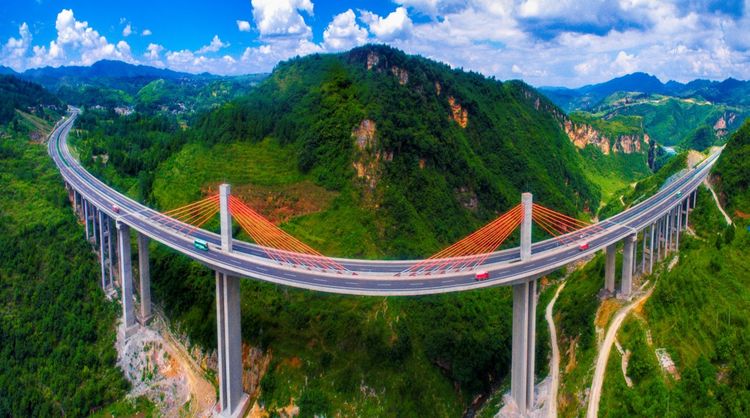

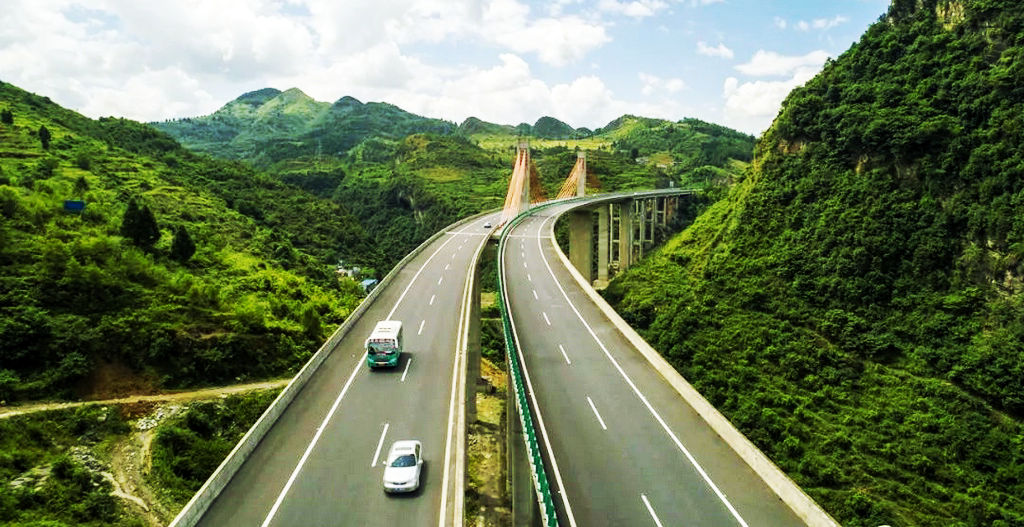

	纳雍县龙场镇大坡村陈家寨组龙井河特大桥，是我国第一座曲线矮塔斜拉桥，是交通运输部西部交通科技项目《山区曲线矮塔斜拉桥的设计与施工技术研究》的依托工程。主桥为三跨曲线预应力混凝土矮塔斜拉桥，平面位于半径为852.75米的圆曲线上，纵面位于1.995%的直线坡上。　　龙井河大桥位于纳雍县龙场镇。是我国第一座曲线矮塔斜拉桥。全桥主线位于半径为 850米的平曲线上。引桥部分按左右分辐设计。主桥按整体设计，桥梁左辐长671.998米，右辐长675.79米；主桥宽度28米，引桥双辐各宽12.25米。　　龙井河特大桥全桥主线位于半径为850米的平曲线上。设计为左辐6×30米T梁＋1×86＋1×160＋1×86预应力矮塔斜拉桥＋5×30米T梁，引桥部分按左右分辐设计。主桥按整体设计，桥梁左辐长671.998米，右辐长675.79米；主桥宽度28米，引桥双辐各宽12.25米；主梁为变截面单箱三室结构，根部高6.5米，跨中高3.2米；下塔柱为双肢矩形实心墩，7号主墩高59米，8号主墩高62米，上塔柱高28.5米；主墩桩基最长40米，引桥桩基最长67米；全桥混凝土方量3.5万立方米，钢筋用量4840吨。
