保山市红旗桥
〈〉{施甸县〓龙陵县}

保山市红旗桥

保山市红旗桥

保山市红旗桥

保山市红旗桥

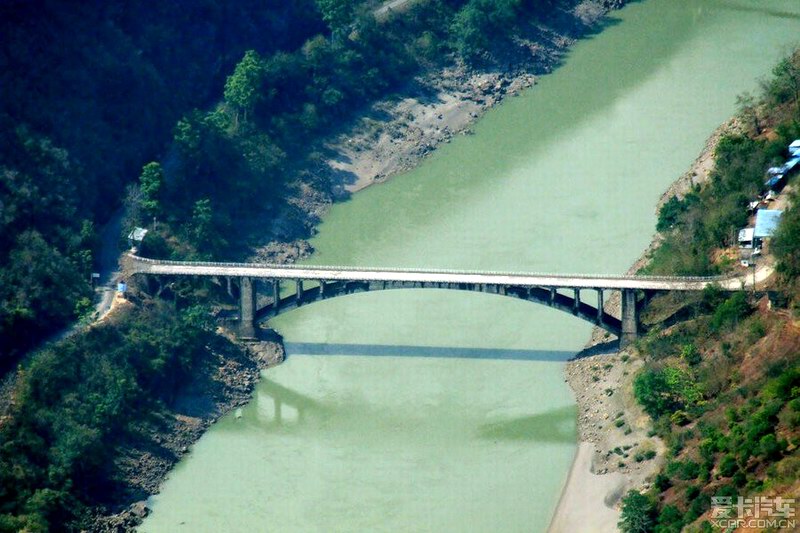

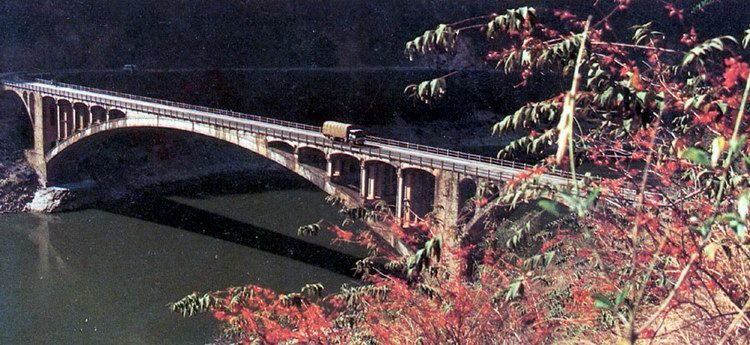

    红旗桥位于昆畹公路(从1966年起滇缅公路改称为“昆畹公路”)上,在施甸县等子乡与龙陵县腊勐乡交界处,距惠通桥下游400米处。红旗桥于1974年6月建成,全桥总长205米,主跨116米,桥面净宽8.5米,两端各有1孔27米的引桥,拱上构造物为空腹式,载重负荷为汽—18、拖—80(设计荷载为汽—13,拖—60),桥面宽敞,除两侧人行道外,桥中可以同时并驶两辆卡车。

  红旗桥跨越怒江,主孔为净跨116m钢筋混凝土箱形等截面悬线拱,两岸各为1孔27m石拱,重力式桥台。矢跨比1/8,拱圈高1.9m,立拱上设每侧5孔6.5m的装配式钢筋混凝土板拱。该桥肋拱分5段预制,单肋合拢后侧拉就位,每肋拱脚处均设轴承钢铰,待6肋安装完毕形成拱圈后用35号混凝土封闭。1974年建成。
