开远市长虹桥
〈〉〔〕[]{}

开远市长虹桥

开远市长虹桥

开远市长虹桥

开远市长虹桥

开远市长虹桥

开远市长虹桥

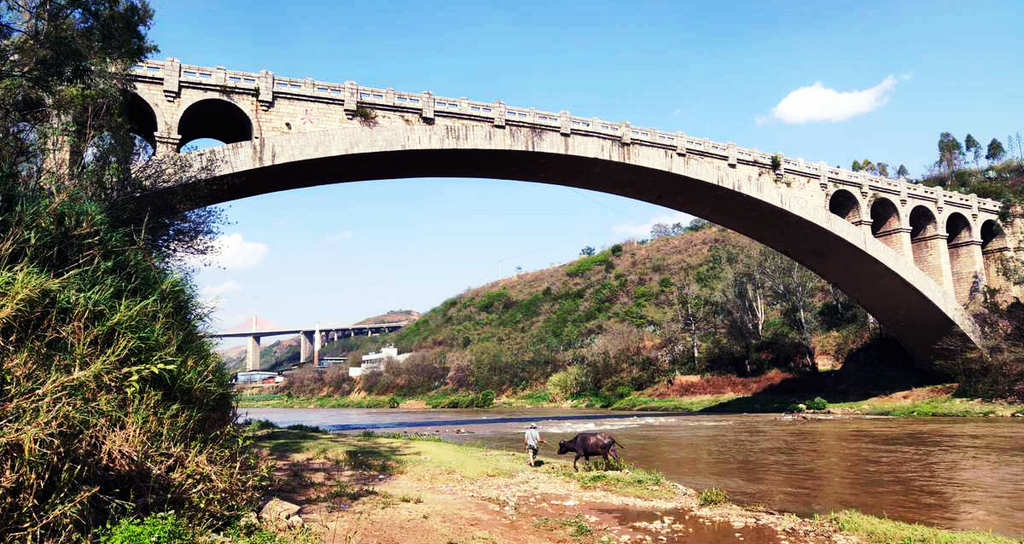

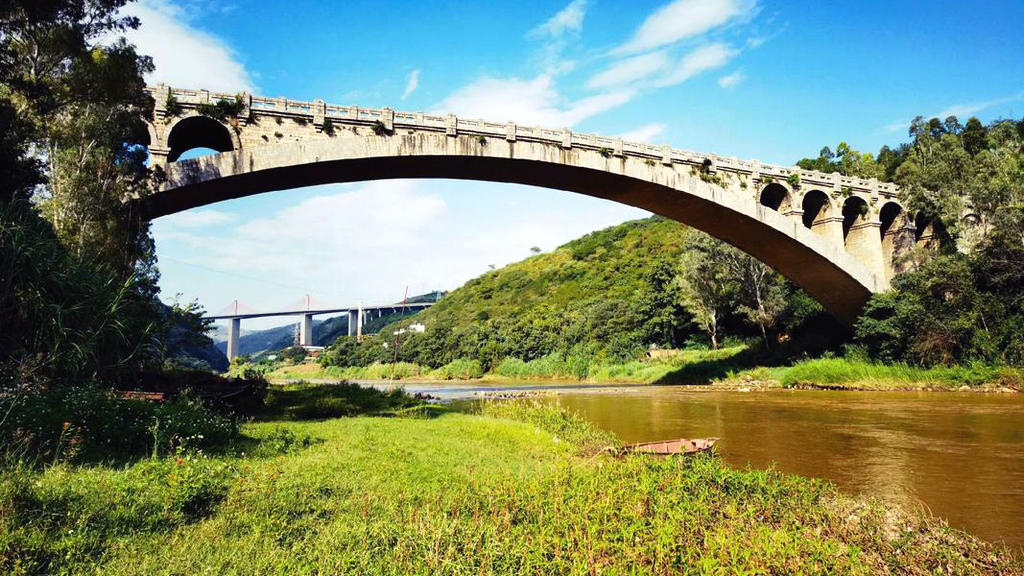

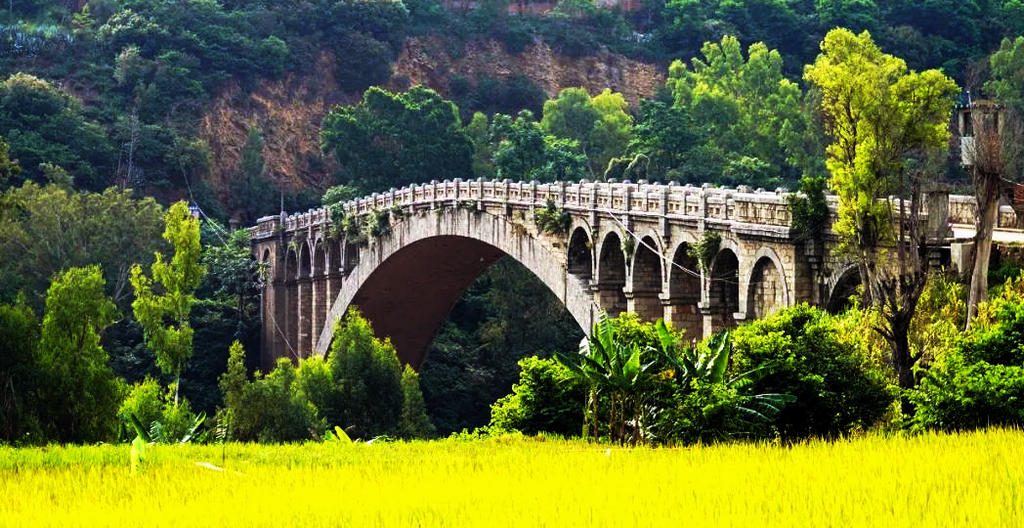

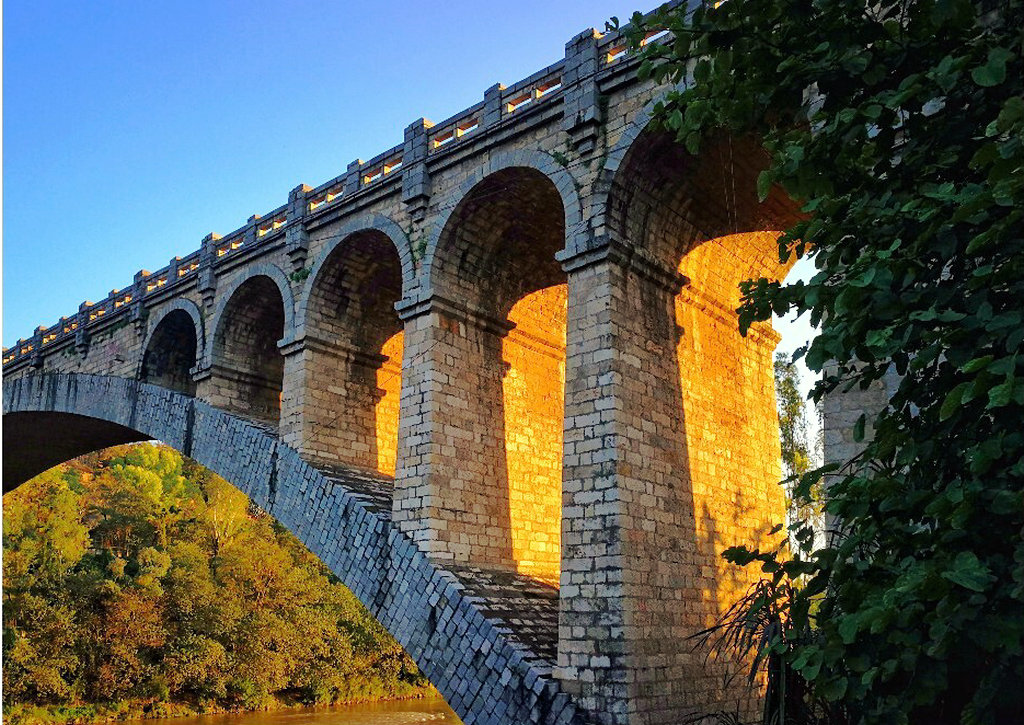

    长虹桥位于云南省昆明-那发公路线上,跨南盘江。跨径为112.5m,全长171.0m。上部结构为空腹式石拱桥,拱上建筑为横向排架支承腹拱。拱圈采用变截面悬链线,粗料石拱圈。

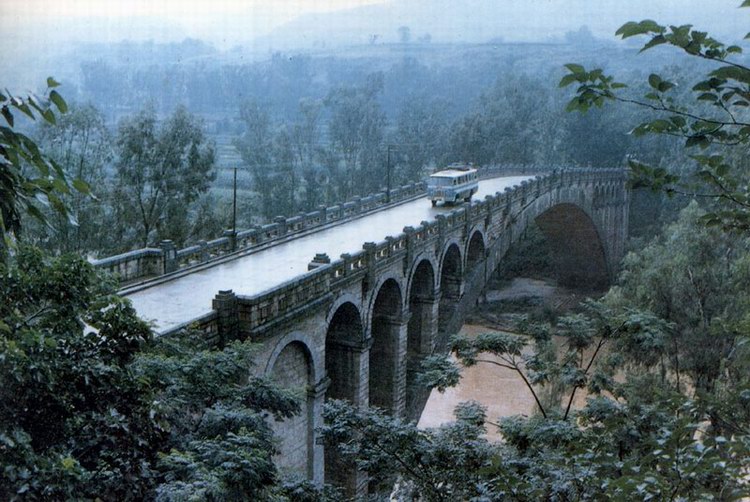

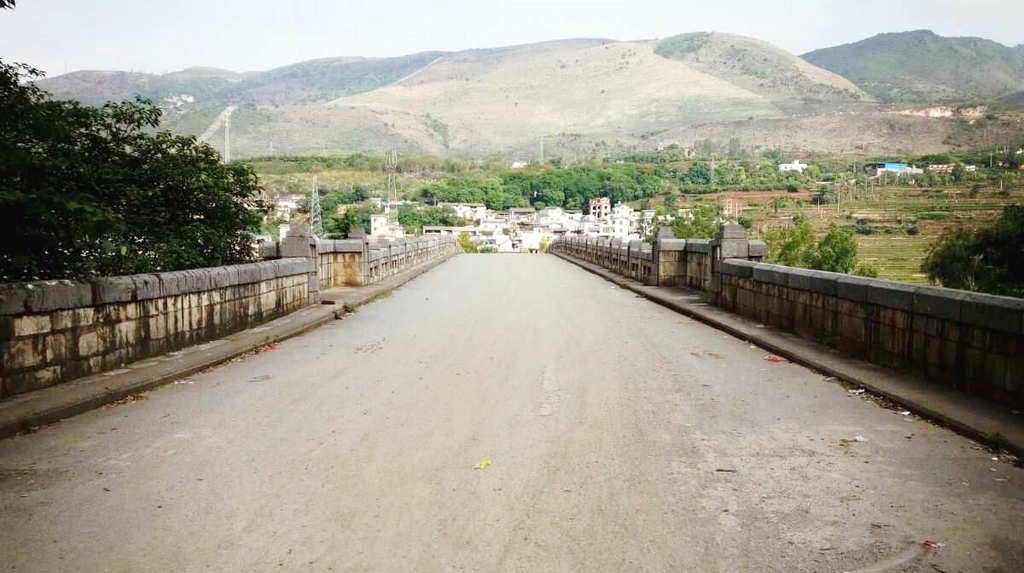

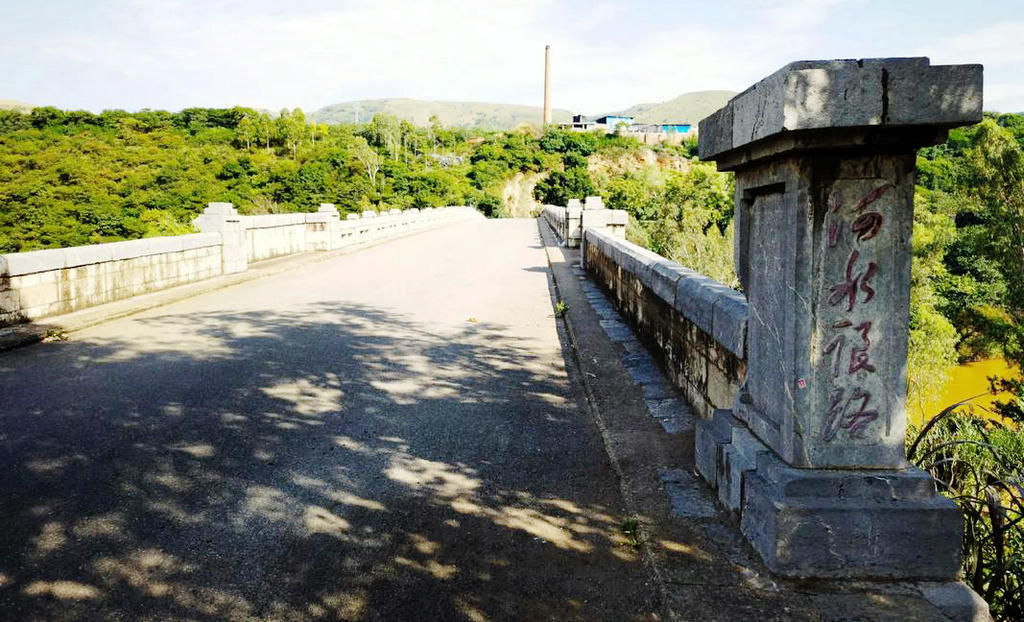

  长虹桥设计为:单孔、空腹石拱桥;净跨径112.542米;净矢高21.288米;桥面净宽8.5米;桥面中部隆起,两头为4%的纵坡,桥面为混凝土路面;全桥长171.2米。设计荷载:汽车18吨,拖挂车80吨,大桥位于国道326线K226+754米处。

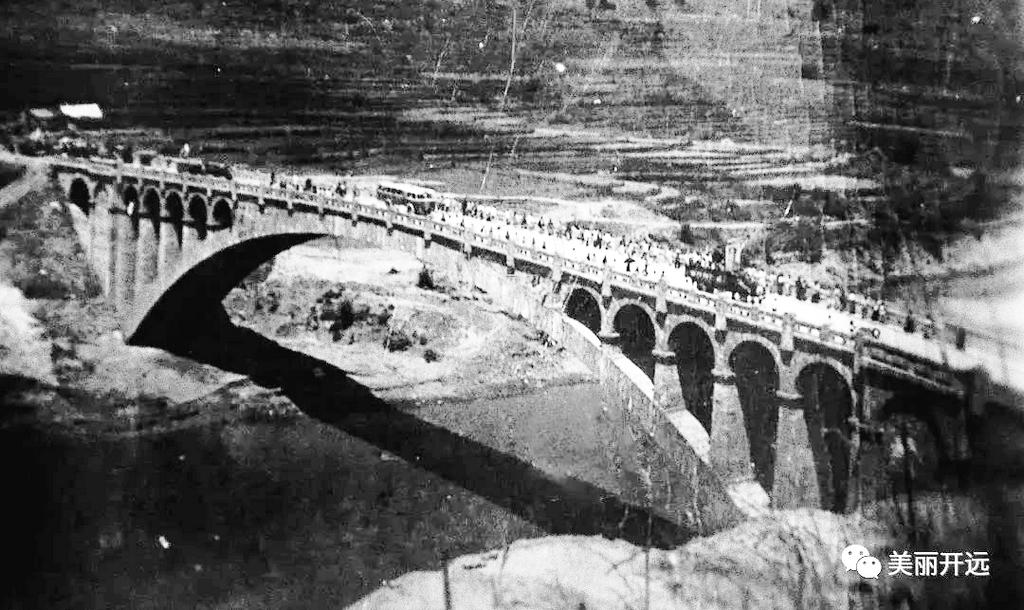

  桥址地质条件为咯斯特地区,基岩严重溶蚀风化,桥台基础采用挖孔桩、暗拱等措施以确保桥的基础稳固可靠,桥台台身为石砌。该桥施工采用满堂式木拱架,加设两道抗风索。砌筑时采用分环、分段、预留空缝等措施,使拱圈和拱架在施工各阶段都具有较佳的受力状态。于1961年建成。


    资源来源——
