个旧市黑冲沟特大桥
〈〉〔〕[蒙新、开河高速桥]{}

个旧市黑冲沟特大桥

个旧市黑冲沟特大桥

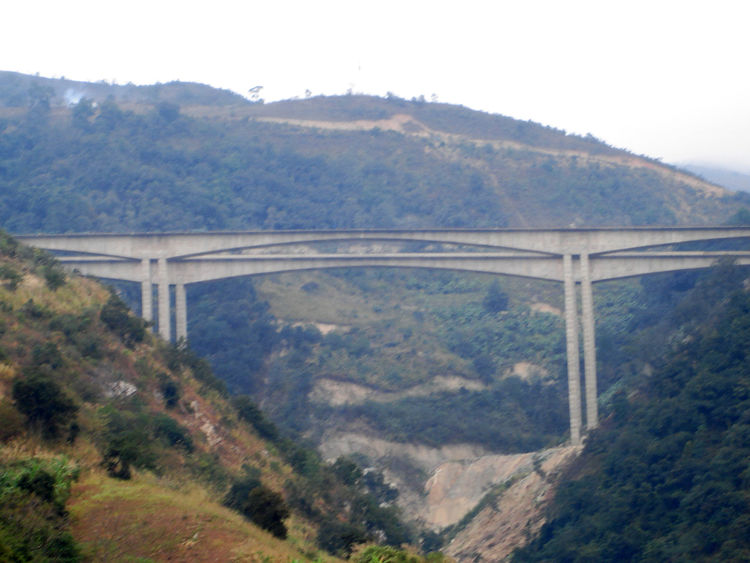

    云南蒙新高速黑冲沟特大桥是国道主干线(gz40)二连浩特~河口公路云南蒙自~新街高速公路上的一座连续刚构桥,该桥分为左、右幅,左幅桥孔径布置为98m+180m+98m连续钢构,桥长337.30m,右幅桥孔径布置为30mT形梁+(98m+180m+98m)连续钢构,桥长411.80m。箱梁采用竖直腹板的单箱单室变截面结构,箱梁顶板宽度为12.5m,箱体宽度为6.5m。两端及中跨跨中梁高3.2m,墩顶根部梁高10.8m,其余主梁梁高采用1.8次抛物线变化。箱梁腹板厚度采用50cm、60cm,仅在主梁0号段为90cm。主梁悬臂浇筑梁段划分长度依次为13.0m0号段+6x3.5m+7x4.5m+6x5.0m,合龙段采用2.0m,边跨现浇段长7.0m。箱梁合龙段底板厚度采用32cm,墩顶底板根部厚度120cm,厚度采用1.8次抛物线变化。箱梁采用纵向、竖向和横向三向预应力。每幅桥有2个悬浇段、2个边跨合龙段和1个中跨合龙段,悬浇段为1号~19号段,合龙段为20号段。

    资源来源——
