龙门黄河大桥
〈黄河〉〔〕[蒙华、浩吉铁路桥]{秦·渭南市韩城市桑树坪镇晋·运城市河津市下化乡}

龙门黄河大桥

龙门黄河大桥

龙门黄河大桥

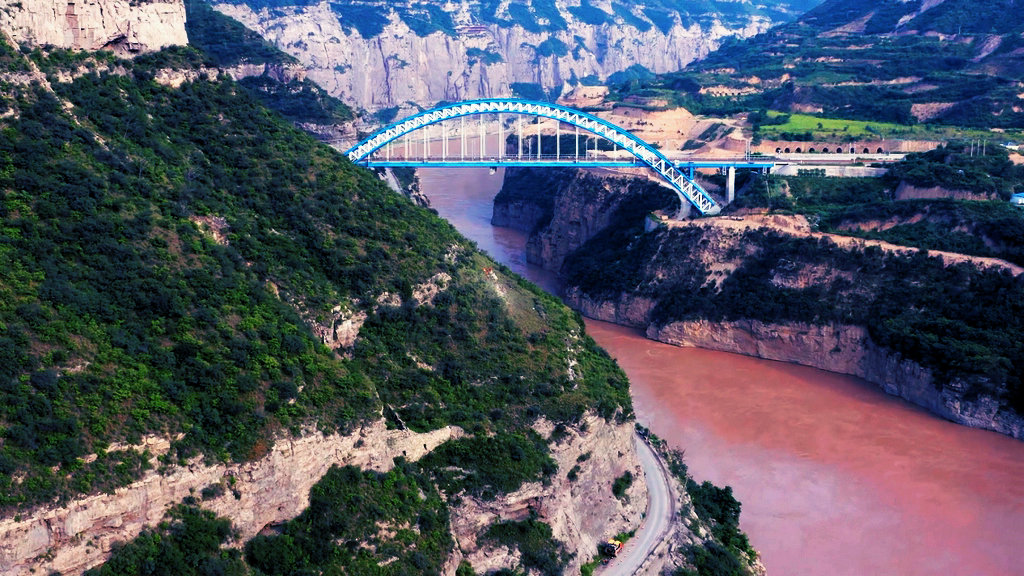

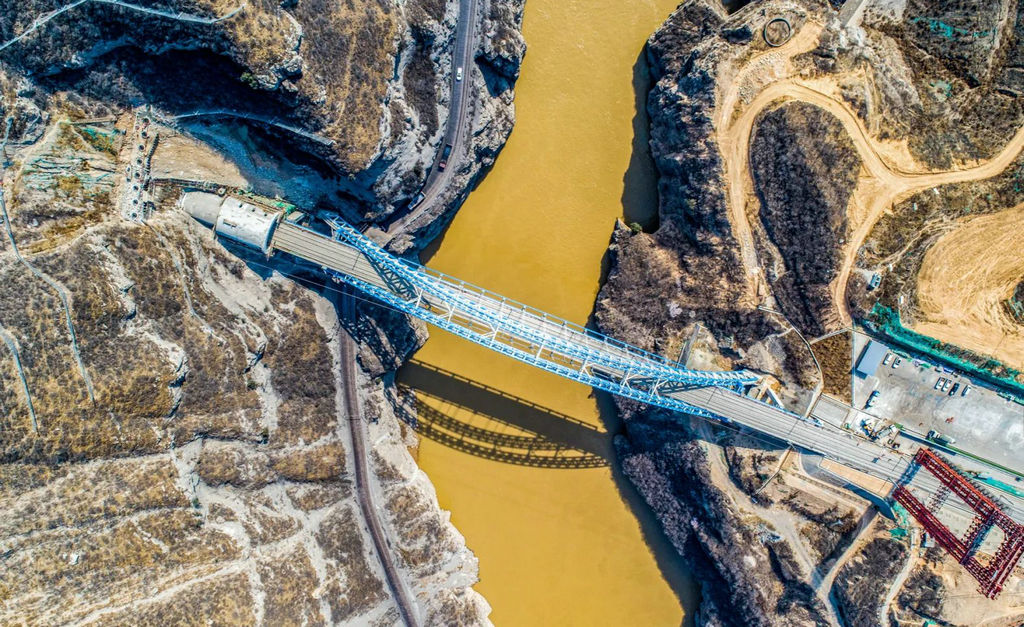

    蒙华铁路龙门黄河大桥位于陕西省韩城市,全桥长268.5m,采用1-202m中承式钢管混凝土提篮拱桥,包括主拱肋、拱上支墩、桥面系钢纵横梁三部分。主拱肋采用Q370qD,重量为2675吨,拱上支墩和桥面系钢纵横梁采用Q370qE,重量为1427吨,合计4102吨。

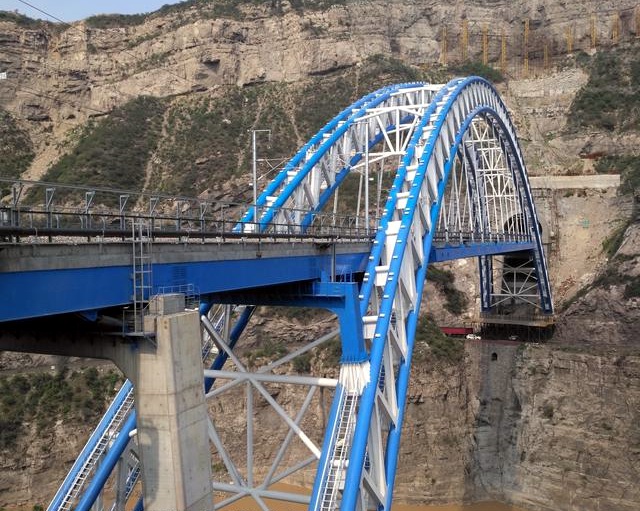

  主跨结构采用钢管混凝土提篮拱,拱肋计算跨度202m,拱肋矢高立面投影50.5m。主拱结构由两榀拱肋与横向联接系组成,拱肋横向内倾角采用6°,拱肋中心距在拱顶部位为9.384m,拱脚部位为20.0m。拱肋采用等宽变高截面,每榀拱肋由4肢¢900mm、壁厚20~32mm的钢管组成,每榀拱肋全宽2.9m,其高度在拱脚处为7.5m、拱顶处为5.5m。
